Wentylator łazienkowy to niewielkie urządzenie, które znacząco poprawia komfort i bezpieczeństwo w pomieszczeniu. Dzięki niemu wilgoć i często nieprzyjemne zapachy są szybko usuwane, co zapobiega powstawaniu pleśni. W tym poradniku wyjaśniamy jak podłączyć wentylator łazienkowy krok po kroku, w różnych konfiguracjach — do oświetlenia, do włącznika światła, z wyłącznikiem czasowym, a nawet bezpośrednio do gniazdka.
Najważniejsze informacje:
- Przed montażem sprawdź drożność kanału i dobierz miejsce montażu poza bezpośrednią strefą wody (zgodnie z IP).
- Podłączenia elektryczne wykonuj wyłącznie przy odłączonym napięciu — najlepiej przez wykwalifikowanego elektryka.
- Wentylator może być podłączony m.in. do światła, jako wersja z timerem, z higrostatem lub czujnikiem ruchu.
- W wentylatorach łazienkowych zwykle nie podłącza się przewodu ochronnego (PE) — działaj zgodnie ze schematem producenta.
- Regularnie czyść urządzenie (co 3–6 miesięcy) i kontroluj drożność kanału, by utrzymać skuteczność wyciągu.
Jak zamontować wentylator łazienkowy?
Wybór miejsca
Najczęściej montuje się go w w otworze w ścianie prowadzącym do kanału wentylacyjnego / komina.
Upewnij się, że kanał wentylacyjny jest drożny. Przykładowo przyłóż kartkę papieru – powinna być lekko zasysana przez otwór.
Ustal położenie wentylatora – zwykle: z dala od bezpośredniego strumienia wody (nie montować nad prysznicem, jeśli nie jest przystosowany do strefy 1 lub 2 wg normy IP).
Bezpieczeństwo
Odłącz zasilanie w rozdzielnicy przed rozpoczęciem prac – któtko mówiąc: wszystkie połączenia elektryczne wykonuj przy odłączonym napięciu. Powierz podłączenie wentylatora łazienkowego elektrykowi.
Mocowanie
Wentylator przykręca się do ściany lub sufitu za pomocą kołków i wkrętów.
Podłączenie przewodów
Zgodnie ze schematem producenta – do wentylatorów łazienkowych nie podłączamy uziemienia!!!

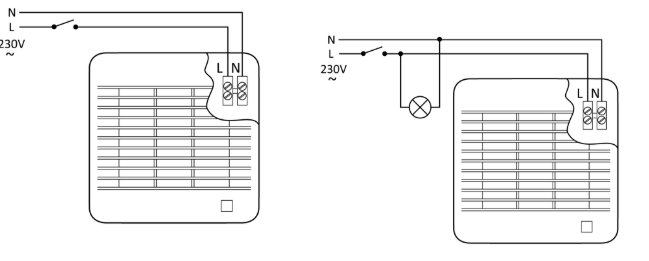

Wentylator zwykły (bez opóźnienia / czujników)
L – przewód fazowy przerywany (zasilanie po włączeniu światła lub innego, dedykowanego włącznika),
N – przewód neutralny.
Podłącz L do przewodu, który zasila się równocześnie z oświetleniem (lub z innym włącznikiem, gdy nie chcemy, by produkt załączał się ze światłem, a za pomocą drugiego włącznika), Podłącz N do przewodu neutralnego z instalacji. Wentylator uruchomi się po włączeniu światła (lub dedykowanego włącznika) i wyłączy po jego zgaszeniu.

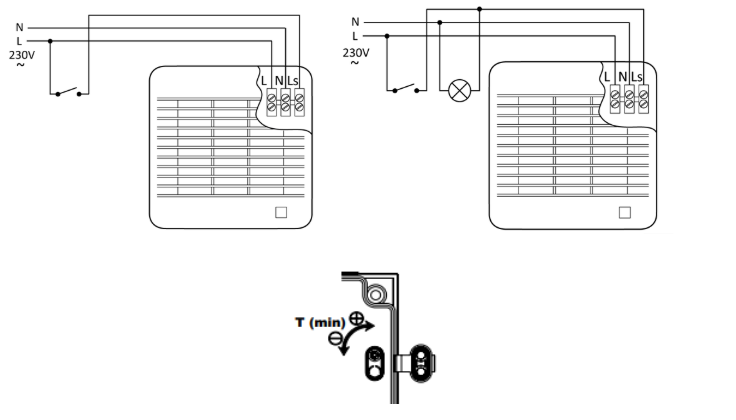

Wentylator z opóźnieniem czasowym (tzw. z timerem)
L – stałe zasilanie,
LT (lub T lub LS) – zasilanie po włączeniu światła,
N – neutralny.
L – podłącz do stałej fazy (zawsze pod napięciem, np. z rozdzielni), LT – do fazy załączanej przez włącznik światła (lub inny włącznik), N – do przewodu neutralnego. Wentylator uruchomi się po zapaleniu światła i będzie działał jeszcze określony czas po jego zgaszeniu (czas opóźnienia można zwykle ustawić pokrętłem/suwakami wewnątrz obudowy). Nie musi być to włącznik światła – może być dedykowany, gdy nie chcemy, by produkt uruchamiał się ze światłem, a za pomocą innego włącznika.

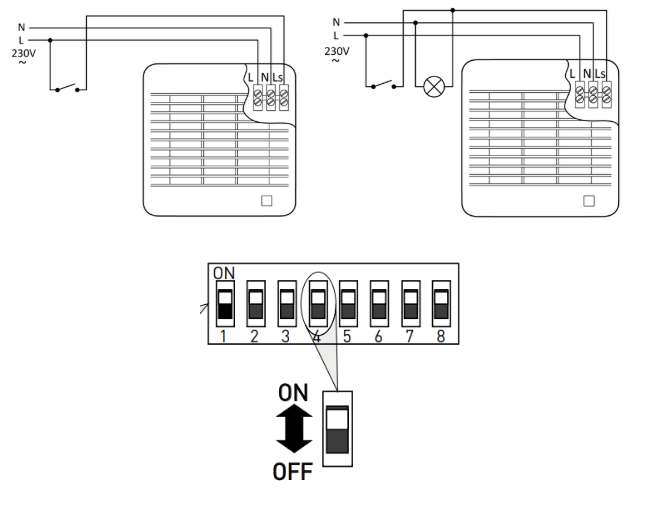

Wentylator z czujnikiem wilgotności (higrostatem)
Wentylatory te możemy podłączyć na dwa różne sposoby:
Jeśli chcemy, by produkt działał wykorzystując wszystkie funkcje, podłączamy go na takiej samej zasadzie, jak wentylator z timerem, tj. L – podłącz do stałej fazy (zawsze pod napięciem, np. z rozdzielni), LT – do fazy załączanej przez włącznik światła, N – do przewodu neutralnego. Wentylator uruchomi się po zapaleniu światła i będzie działał jeszcze określony czas po jego zgaszeniu (czas opóźnienia i poziom wilgotności można zwykle ustawić pokrętłem/suwakami wewnątrz obudowy). Gdy w pomieszczeniu będzie występować wilgoć, niezależnie od zapalonego światła lub wyłączonego światła, wentylator załączy się i będzie pracować, dopóki nie usunie wilgoci do zadanego przez użytkownika poziomu.

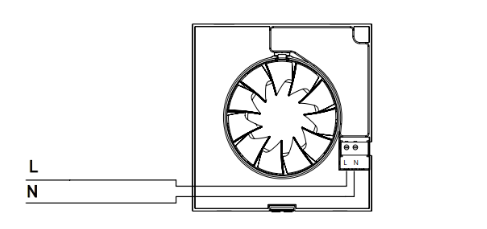

Jeśli życzymy sobie, by wentylator pracował tylko wykorzystując czujnik wilgotności podłączamy go, jako L – podłączenie do stałej fazy (zawsze pod napięciem, 24/7) oraz N – do przewodu neutralnego. Wówczas produkt załączy się, gdy wykryje wilgoć, a wyłączy, gdy wilgoć z pomieszczenia zostanie usunięta. Nie mamy wówczas możliwości ręcznego załączania wentylatora – tylko działa higrostat. Taki układ daje automatyczne uruchamianie i wyłączanie wentylatora bez możliwości manualnej obsługi.

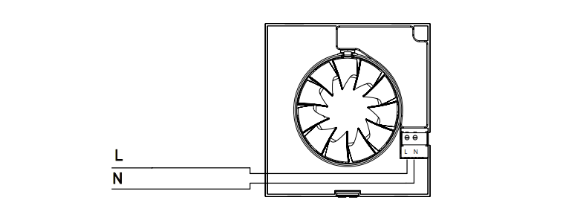

Wentylator z czujnikiem ruchu
Wentylator podłączamy dwuprzewodowo jako L – podłączenie do stałej fazy (zawsze pod napięciem, 24/7) oraz N – do przewodu neutralnego. Gdy wentylator wykryje ruch, załącza się i pracuje przez określony czas (czas opóźnienia regulowany). Nie podłączamy wentylatora do włącznika światła.
Wentylatory mogą mieć różne oznaczenia przewodów w dokumentacjach techniczno-ruchowych. Ponadto w ofercie mogą występować inne modele wentylatorów, których schemat wskazuje na inne oznaczenia lub możliwości podłączenia - przypominamy, że każde podłączenie powinien wykonywać wykwalifikowany elektryk.
Konserwacja po podłączeniu wentylatora łazienkowego
- Co 3–6 miesięcy zdejmij kratkę i oczyść wentylator z kurzu miękkim pędzelkiem lub odkurzaczem.
- Nie używaj agresywnych detergentów – tylko wilgotną szmatkę.
- Regularnie sprawdzaj drożność kanału wentylacyjnego.
Nie wiesz, jaki model będzie najlepszy do Twojej łazienki? Sprawdź nasz poradnik: Jaki wentylator łazienkowy wybrać? i dowiedz się, na co zwrócić uwagę przed zakupem.
