System kanałów prostokątnych Supertuba (204x60mm)

Kanał wentylacyjny 204x60 – jak łączyć kształtki systemu Supertuba?

Kanał prostokątny 204x60 to płaski kanał z PCV z systemu Supertuba, z którego razem z dopasowanymi kształtkami 204x60 zbudujesz kompletną instalację wentylacyjną. Aby prawidłowo dobrać i połączyć elementy, zapoznaj się z oznaczeniami króćców widocznymi na zdjęciach produktów.

Co oznaczają symbole –, 0 i + na zdjęciach?

• – (minus) – króciec (końcówka) kształtki jest nyplowy, czyli ciut mniejszy od przekroju kanału, więc łączy się z kanałem bez problemu, wchodząc do jego środka. Łączy się bezpośrednio z króćcem neutralnym (0) lub mufowym (+), ale NIE łączy się bezpośrednio z innym króćcem nyplowym (–).

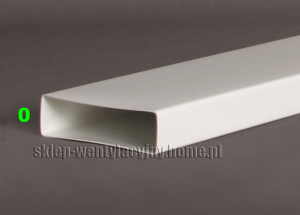

• 0 (zero) – króciec kształtki ma dokładnie wymiar kanału. Łączy się bezpośrednio z króćcem nyplowym (–) lub mufowym (+), ale NIE łączy się bezpośrednio z innym króćcem neutralnym (0) – do połączenia z kanałem konieczne jest np. użycie złączki.
• + (plus) – króciec kształtki jest mufowy, czyli ciut większy od przekroju kanału, więc łączy się z kanałem bez problemu, nachodząc na niego. Łączy się bezpośrednio z króćcem neutralnym (0) lub nyplowym (–), ale NIE łączy się bezpośrednio z innym króćcem mufowym (+).

Szczegółowe zasady łączenia kanałów i kształtek znajdziesz w poradniku zasady łączenia kształtek z PCV. Jeśli potrzebujesz kanału o innym przekroju, sprawdź także systemy Megaduct 220x90 mm, Multiwent 120x60 mm i 110x55 mm lub całą kategorię kanały i kształtki z PCV.
