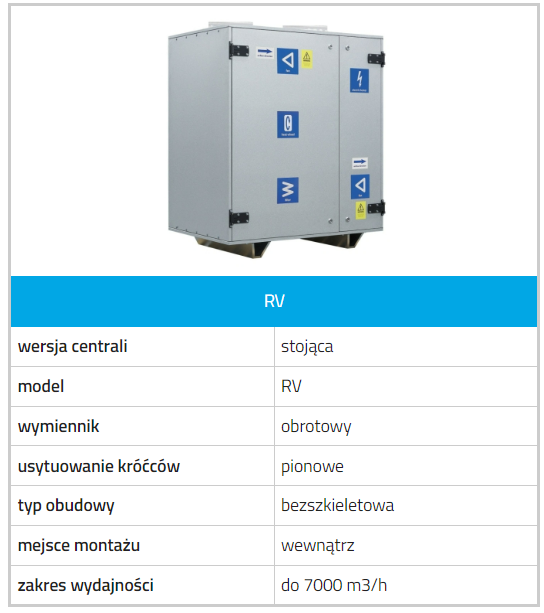

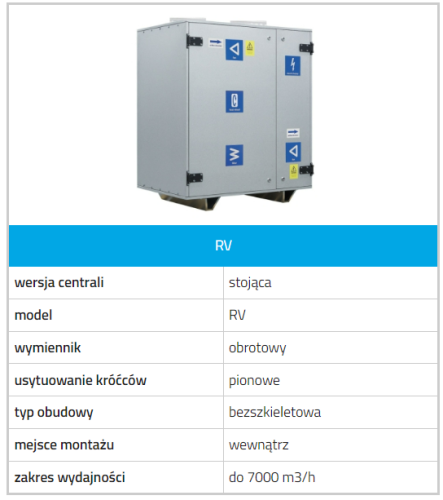

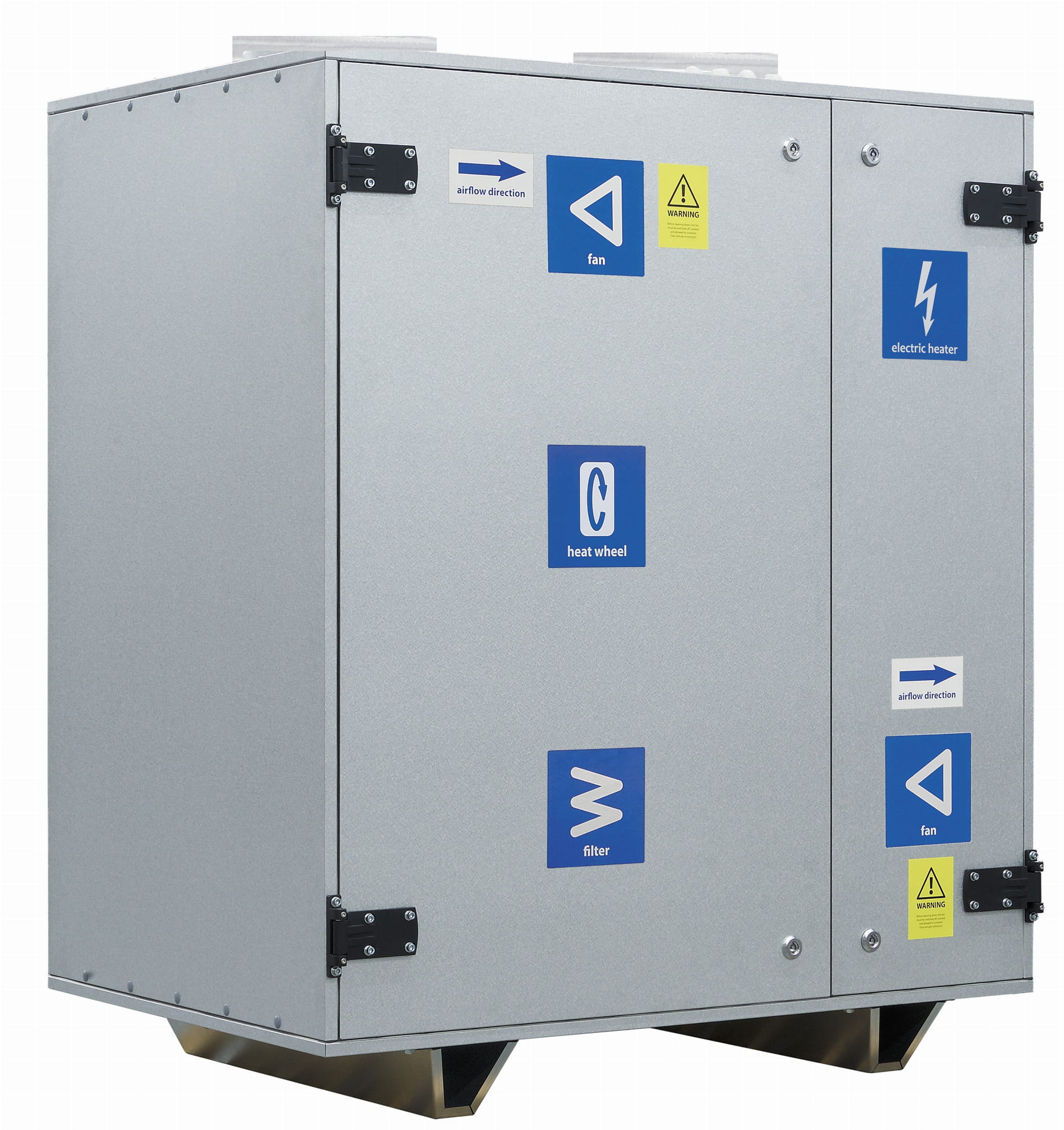

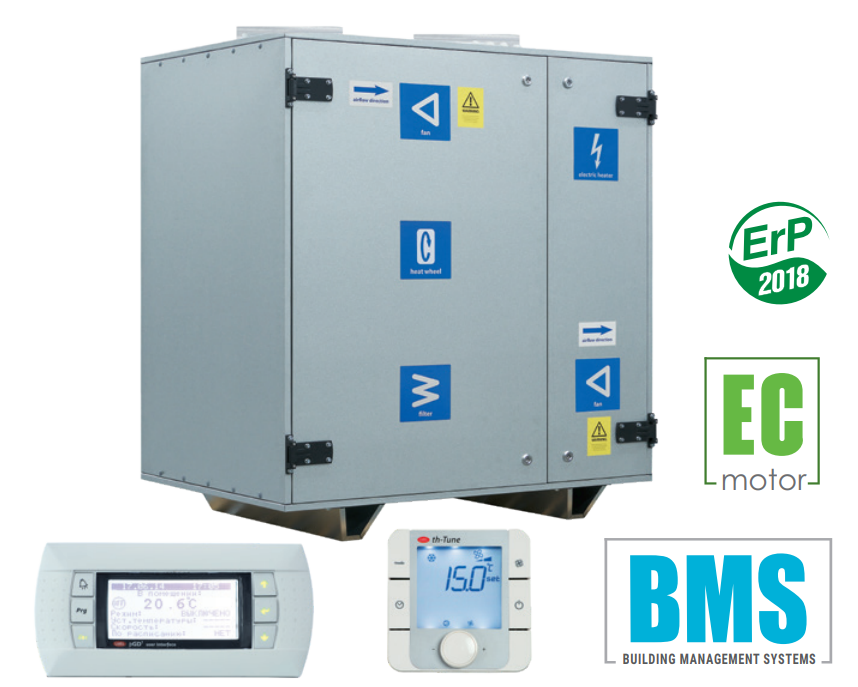

Centrala wentylacyjna z wymiennikiem obrotowym, stojąca z króćcami do góry, z nagrzewnicą elektryczną, strona prawa, silniki EC,
automatyka A31

Kod produktu: AV02RV2500HE-RA31

Zastosowanie

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Konstrukcja wymiennika obrotowego umożliwia pozyskanie energii cieplnej oraz wilgoci z powietrza wywiewnego i przekazanym do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji obiektów oraz montażu z przewodami wentylacyjnym o średnicy 250 oraz przekroju 500x250, 600x300, 1000x350 mm.

Warianty

RV modele bez wbudowanej nagrzewnicy.
RV HE modele są wyposażone w nagrzewnicę elektryczną wtórną.
RV HW modele są wyposażone w nagrzewnice wodną wtórną.

Obudowa

Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 40 mm.

Filtry

Centrala wyposażona jest w dwa filtry panelowe o klasie filtracji F7 do oczyszczania powietrza nawiewanego i wywiewanego.

Wentylatory

W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.

Wymiennik ciepła

Centrale RV są wyposażone w obrotowy wymiennik ciepła zbudowany z walca wypełnionego falistą taśma aluminiową rozmieszczoną w taki sposób, aby strumienie powietrza nawiewanego i wywiewanego przechodząc przez wymiennik nie wchodziły ze sobą w bezpośredni kontakt. Podczas rotacji przez wnętrze wymiennika przechodzi najpierw nawiewane, a potem zużyte powietrze z pomieszczeń. W wyniku tego procesu dochodzi do przekazania ciepła i wilgoci zużytego powietrza strumieniowi napływającemu z zewnątrz. Zaletą wymiennika rotacyjnego w porównaniu z płytowym jest wyższa efektywność, odzysk wilgoci oraz bardzo niskie ryzyko zamarznięcia. W centralach z wymiennikiem obrotowym nie ma konieczności oprowadzania skroplin.

Nagrzewnica

Centrale RV HE są wyposażone w nagrzewnicę elektryczną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Centrale RV HW są wyposażone w nagrzewnicę wodną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Centrale RV nie mają wbudowanej nagrzewnicy elektrycznej.

Sterowanie

Centrale RV są wyposażone we wbudowany układ automatyki. Automatyka A31 daje możliwość podpięcia paneli sterujących A32 lub A30. Jest on elementem niezbędnym do uruchomienia i pracy centrali.

Montaż

Centrala jest przeznaczona do montażu podłogowego, wewnętrznego. Konserwacja urządzenia oraz filtrów jest możliwa od strony panelu serwisowego. Centrala występuję w wersji prawej lub lewej.

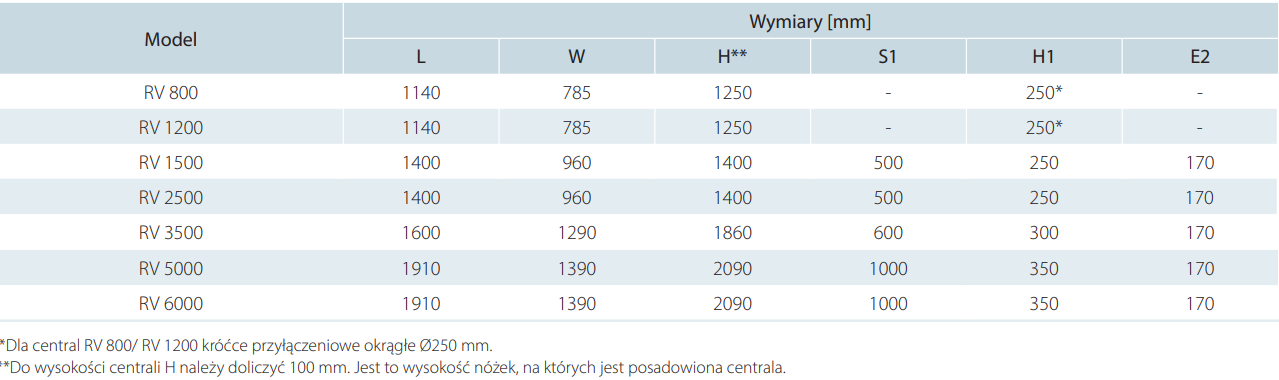

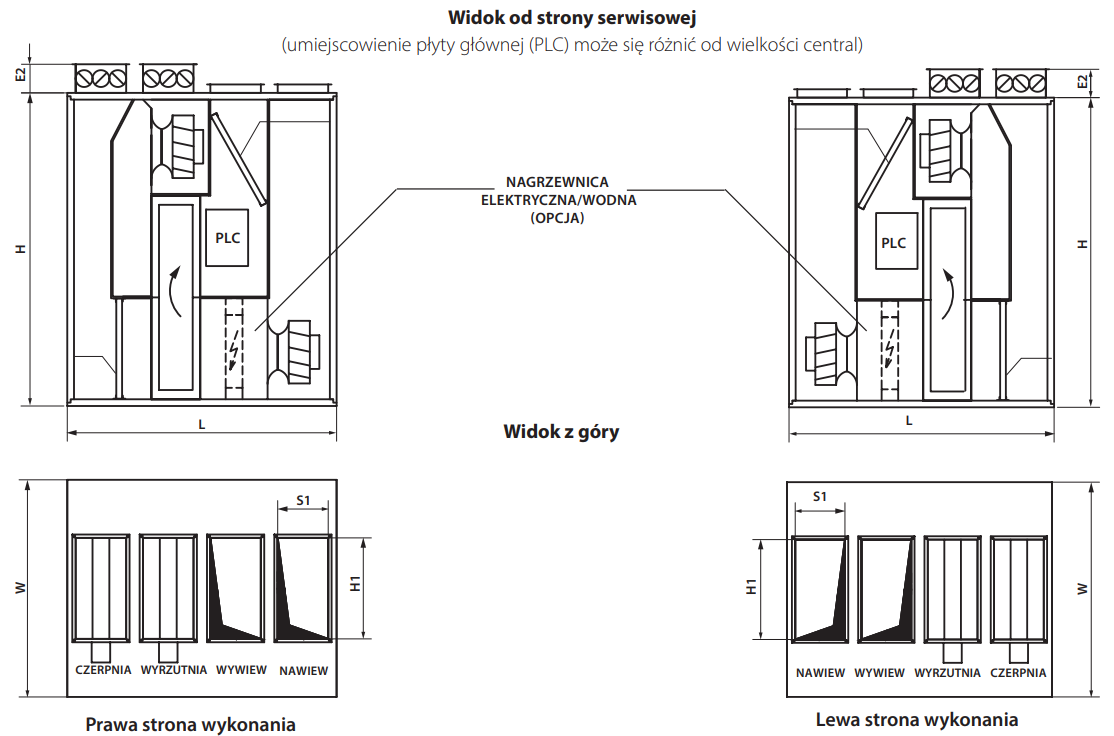

Wymiary

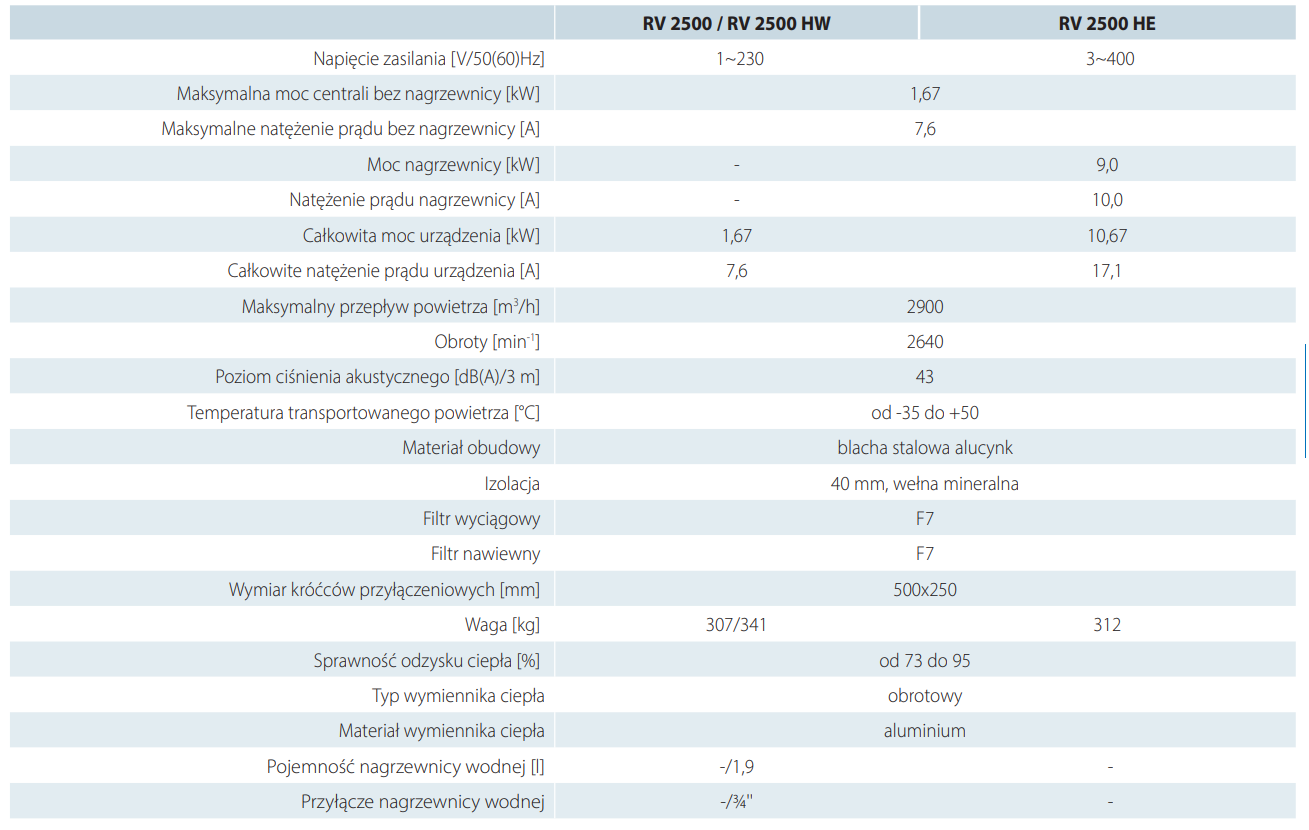

Dane techniczne
