Opis
Opis

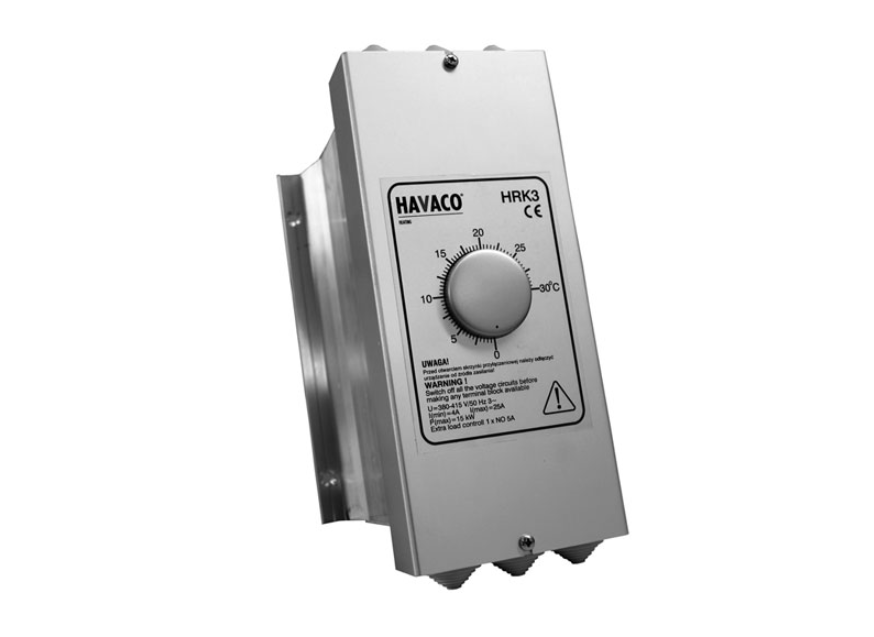

HRK 3 to mikroprocesorowy regulator moccy nagrzewnicy elektrycznej. Nie należy stosować regulatora HRK3 do regulacji pracy silników elektrycznych oraz oświetlenia. HRK 3 pozwala na regulację nagrzewnicy o mocy do 15kW. Dodatkowo regulator posiada wyjście przekaźnikowe ze stycznikiem, pozwalające na podłączenie obciążenia 12 kW. Całkowite dopuszczalne obciążenie regulatora wynosi 27 kW.

HRK 3 automatycznie dostosowywuje tryb regulacji do dynamiki regulowanego obiektu. Przy szybkich zmianach temperatury np. regulacja temperatury nawiewum, regulator będzie pracował jako regulator typu PI (proporcjonalno-całkujący). Dla wolnych zmian temperatury np. regulacja temperatury w pomieszczeniu, regulator będzie pracował jako regulator P (proporcjonalny). Regulator posiada tryb pracy nocnej, pozwalający na obniżenie zadanej temperatury o 0..10°C. Funkcja ta wymaga podłączenia zewnętrznego regulatora czasowego.
Instalacja
Regulator HRK 3 montujemy na ścianie w pozycji poziomej. Stopień ochrony IP20. Przed zdjęciem pokrywy przedniej należy zdjąć pokrętło nastawy temperatury.
Podłączenie elektryczne
Zasilanie podajemy na zaciski L1in, L2in, L3in. Napięcie zasilania 380-415V, 50-60Hz/ Maksymalny prąd 25A/fazę. HRK 3 może regulować zarówno nagrzewnice o podłączeniu symetrycznym w Y jak i nagrzewnice podłączane symetrycznie lub asymetrycznie. Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi.
UWAGA: Regulator HRK 3 należy podłączyć do źródła zasilania poprzez rozłącznik izolacyjny, o szerokości otwarcia styków przynajmniej 3mm. Wyłącznik oraz przekroje przewodów należy dobrać odpowiednio do obciążenia. Wyłącznik należy zamontować blisko urządzenia.


Bezpieczeństwo
Producent
Ventia Sp. z o.o.
ul. Słowikowskiego 81
05-090 Raszyn, Polska
info@ventia.pl
+48 22 688 07 00
Osoba odpowiedzialna na terenie UE
Ventia Sp. z o.o.
ul. Słowikowskiego 81
05-090 Raszyn, Polska
info@ventia.pl
+48 22 688 07 00
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
- Chronić przed dziećmi.
- Opakowanie nie służy do zabawy.
- Przechowywać w suchym i chłodnym miejscu.
- Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów.
- Lista ostrzeżeń dotyczących bezpieczeństwa regulatorów obrotów oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR).
- 1. Ryzyko porażenia prądem: Upewnij się, że instalacja elektryczna, do której jest podłączany regulator, jest zgodna z obowiązującymi normami i posiada uziemienie. Unikaj dotykania przewodów mokrymi rękami.
- 2. Przeciążenie: Nie przekraczaj dopuszczalnego obciążenia regulatora, ponieważ może to prowadzić do przegrzania i uszkodzenia urządzenia, a nawet pożaru.
- 3. Kompatybilność: Upewnij się, że podłączane urządzenie jest kompatybilne z regulatorem pod względem napięcia, prądu i rodzaju obciążenia. Niezgodność może spowodować uszkodzenie zarówno regulatora, jak i podłączonego urządzenia.
- 4. Instalacja: Zleć instalację regulatora wykwalifikowanemu elektrykowi, aby uniknąć błędów i zapewnić prawidłowe działanie. Nieprawidłowa instalacja może prowadzić do zwarć, przegrzania lub porażenia prądem.
- 5. Użycie: Stosuj regulator zgodnie z jego przeznaczeniem i instrukcją obsługi. Nie używaj go do celów, do których nie został zaprojektowany, ponieważ może to być niebezpieczne.
- 6. Ochrona przed wilgocią: Nie używaj regulatora w wilgotnych lub mokrych pomieszczeniach, chyba że jest do tego przystosowany. Wilgoć może spowodować zwarcie i porażenie prądem.
- 7. Wentylacja: Zapewnij odpowiednią wentylację wokół regulatora, aby zapobiec przegrzaniu.
- 8. Dzieci: Przechowuj regulatory w miejscu niedostępnym dla dzieci, aby uniknąć nieautoryzowanego użycia i potencjalnych wypadków.
- 9. Uszkodzenia: Nie używaj uszkodzonego regulatora. Uszkodzenia mechaniczne lub elektryczne mogą stanowić zagrożenie.
