Opis
Zastosowanie

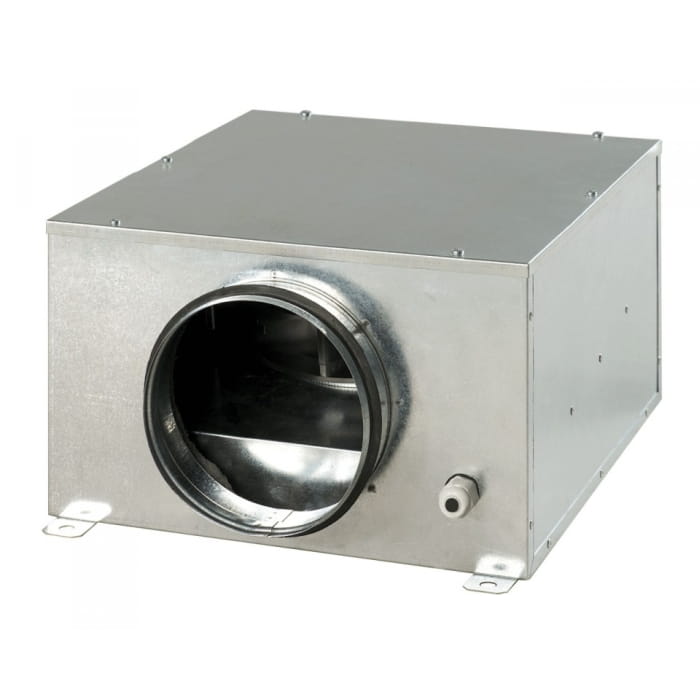

Kanałowe wentylatory odśrodkowe serii KSB są wykorzystywane w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania i użyteczności publicznej. Ich kompaktowa budowa oraz izolacja akustyczna umożliwia montowanie bezpośrednio w pomieszczeniu nad podwieszanym sufitem. Wentylatory są przeznaczone do montażu z przewodami wentylacyjnymi o średnicy 100, 125, 150, 160, 200, 250 i 315 mm.
Konstrukcja
Obudowa wentylatora jest wykonana z ocynkowanej blachy stalowej z wykorzystaniem wełny mineralnej o grubości 25 mm. Okrągłe króćce przyłączeniowe wyposażone są w gumowe uszczelki.
Silnik
W wentylatorach są wykorzystywane dwubiegunowe silniki asynchroniczne z zewnętrznym wirnikiem o łopatkach zagiętych do tyłu. Wentylatory mają wbudowane zabezpieczenie silnika z automatycznym restartem zapobiegające jego przegrzaniu. W celu osiągnięcia dłuższego okresu eksploatacji stosuje się łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie. Dla dodatkowego zmniejszenia wibracji wentylatora silnik może być ustawiony na gumowych podkładkach antywibracyjnych (KSB...M).
Regulacja prędkości
Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Realizuje się to za pomocą regulatora tyrystorowego albo transformatorowego wydajności. Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.
Montaż
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przyłączenie elektryczne oraz instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.
Gwarancja: 2 lata
Warunki gwarancji
Pliki do pobrania:
Bezpieczeństwo
Producent
PrJSC "Ventilation Systems"
ul. Mikh. Kotzubinskogo 1
01030 Kijów, Ukraina
help@vents.ua
Osoba odpowiedzialna na terenie UE
Vents Group Sp. z o.o.
ul. Brzozowa 8
64-320 Niepruszewo, Polska
techniczny@vents-group.pl
+48 61 8324530
Importer
Vents Group Sp. z o.o.
ul. Brzozowa 8
64-320 Niepruszewo, Polska
techniczny@vents-group.pl
+48 61 8324530
Certyfikaty i ostrzeżenie bezpieczeństwa
- Chronić przed dziećmi.
- Opakowanie nie służy do zabawy.
- Przechowywać w suchym i chłodnym miejscu.
- Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów.
- Lista ostrzeżeń dotyczących bezpieczeństwa wentylatorów oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
- 1. Ryzyko porażenia prądem: (a) Zawsze upewnij się, że urządzenie jest odłączone od zasilania przed czyszczeniem lub konserwacją. (b) Unikaj używania wentylatora w wilgotnych pomieszczeniach, takich jak łazienki. (c) Nie dotykaj wentylatora mokrymi rękami. (d) Nie próbuj samodzielnie podłączać wentylatora do instalacji elektrycznej, jeśli nie posiadasz odpowiednich uprawnień.
- 2. Ryzyko obrażeń mechanicznych: (a) Upewnij się, że obudowa wentylatora jest nienaruszona i dobrze zabezpiecza ruchome części. (b) Nie wkładaj palców ani innych przedmiotów w otwory wentylatora podczas jego pracy. (c) Umieść wentylator na stabilnej powierzchni, aby zapobiec jego przewróceniu się. (d) Nie próbuj samodzielnie montować wentylatora, jeśli nie posiadasz odpowiednich kwalifikacji.
- 3. Ryzyko pożaru: (a) Nie używaj wentylatora w pobliżu łatwopalnych materiałów, takich jak zasłony czy dywany. (b) Regularnie sprawdzaj stan kabla zasilającego; uszkodzony kabel może spowodować pożar. (c) Nie przeciążaj gniazdek elektrycznych (ani innych źródeł zasilania), do których podłączony jest wentylator.
- 4. Ryzyko alergii i podrażnień: (a) Regularnie czyść wentylator, aby zapobiec gromadzeniu się kurzu i alergenów. (b) Zapewnij odpowiednią wentylację pomieszczenia, aby uniknąć nadmiernego wysuszenia powietrza.
- 5. Ochrona przed dziećmi: (a) Nie pozwalaj dzieciom bawić się wentylatorem ani wkładać przedmiotów w jego otwory. (b) Umieść wentylator poza zasięgiem dzieci, aby uniknąć przypadkowych obrażeń.
- 6. Konserwacja i naprawy: (a) Zawsze odłączaj wentylator od zasilania przed przystąpieniem do czyszczenia lub konserwacji. (b) Nie używaj uszkodzonego wentylatora; oddaj go do naprawy wykwalifikowanemu serwisantowi. (c) Nie próbuj samodzielnie naprawiać wentylatora, jeśli nie posiadasz odpowiednich kwalifikacji.
