Opis
Klapa odcinająca p.poż fi 100
Klapy przeciwpożarowe typu KTM przeznaczone są do montażu w instalacjach wentylacji ogólnej jako przegrody odcinające, oddzielające strefę objętą pożarem od pozostałej części budynku (normalnie otwarte). Funkcją tych klap jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu.
Klapy niezależnie od położenia osi obrotu przegrody odcinającej (tj. przy kącie nachylenia osi 0÷360°), są przeznaczone do zabudowy poziomej (w ścianach) i pionowej (w stropach) oraz poza przegrodą.
Klapy typu KTM spełniają klasyfikację w zakresie odporności ogniowej EIS120. Oznacza to, że spełniają one kryteria klasyfikacyjne szczelności ogniowej, izolacyjności i dymoszczelności w czasie 120 minut.
Klapy odcinające typu KTM mogą być również montowane w przegrodach budowlanych o niższej klasie odporności ogniowej niż EI120. W przypadku takiego zastosowania ww. klapy mają odporność ogniową równą odporności ogniowej przegrody z zachowaniem kryterium dymoszczelności.
Skuteczność klap potwierdzona jest badaniami według normy PN-EN 1366-2.
Klapy KTM-O-S (z mechanizmem sprężynowym) składają się z obudowy o przekroju kołowym, ruchomej jednopłaszczyznowej przegrody odcinającej i mechanizmu napędowego z elementem wyzwalającym.
Obudowa klapy oraz elementy współpracujące wykonane są blachy stalowej ocynkowanej. Obydwa końce obudowy przystosowane są do połączenia wsuwanego typu mufowego lub nyplowego, umożliwiające łatwe łączenie elementów kanału z klapą. Na zewnętrznej i wewnętrznej powierzchni obudowy, w miejscu perforacji, dookoła zamkniętej przegrody odcinającej, umieszczone są uszczelki pęczniejące. Cechą charakterystyczną uszczelek jest to, iż pod wpływem wysokiej temperatury zwiększają swoją objętość dokładnie wypełniając wszelkie nieszczelności między przegrodą a korpusem. Przegroda odcinająca klapy wykonana jest z płyty wapniowosilikatowej, na jej obwodzie zamocowana jest uszczelka gumowa, zapewniająca zachowanie szczelności klapy w temperaturze otoczenia.
Klapa KTM-O-S wyposażona jest w sprężyny napędowe, które podczas otwierania przegrody magazynują energię, wykorzystywaną następnie do jej zamknięcia. Położenie przegrody w pozycji otwartej zapewnia wyzwalacz topikowy o nominalnej temperaturze zadziałania 70±5 °C, umieszczony w specjalnych śrubowych zaczepach. Zamknięcie przegrody następuje w wyniku zadziałania wyzwalacza topikowego po przekroczeniu temperatury zadziałania. Zniszczenie wyzwalacza powoduje rozłączenie zaczepów śrubowych, a następnie obrót przegrody do pozycji zamkniętej na skutek zadziałania sprężyn napędowych. Ruch obracanej przegrody ograniczony jest za pomocą oporowego zderzaka.

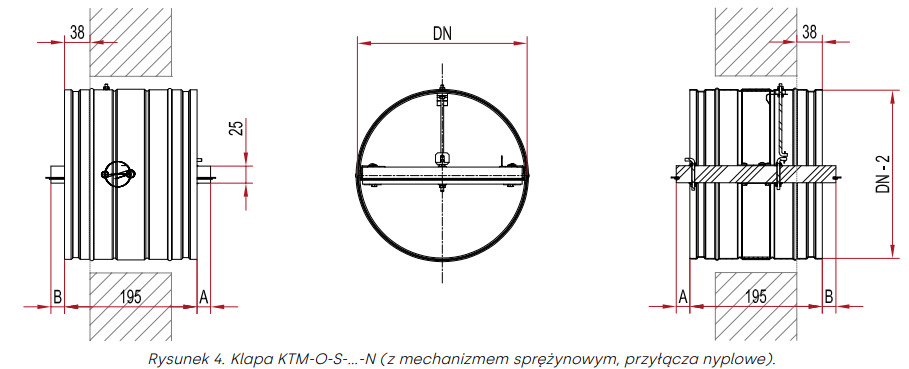

Wymiary:
Bezpieczeństwo
Producent
SMAY Sp. z o.o.
Podłęże 678
32-003 Podłęże, Polska
info@smay.eu
Osoba odpowiedzialna na terenie UE
SMAY Sp. z o.o.
Podłęże 678
32-003 Podłęże, Polska
info@smay.eu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Chronić przed dziećmi.
- Opakowanie nie służy do zabawy.
- Przechowywać w suchym i chłodnym miejscu.
- Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów.
- Lista ostrzeżeń dotyczących bezpieczeństwa kanałów, kształtek i przewodów do klimatyzacji i wentylacji oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
- 1. Ryzyko skaleczeń: Podczas montażu i demontażu kanałów i kształtek wentylacyjnych istnieje ryzyko skaleczenia się o ostre krawędzie produktu. Używaj rękawic ochronnych.
- 2. Zagrożenie dla zdrowia: Materiały użyte do produkcji przewodów, kanałów i kształtek mogą uwalniać szkodliwe substancje lotne (VOC). Zapewnij odpowiednią wentylację pomieszczenia po instalacji.
- 3. Obciążenie konstrukcji: Nieprawidłowo zamontowane kanały, czy kształtki mogą obciążać konstrukcję budynku. Upewnij się, że system wsparcia jest adekwatny do wagi kanałów.
- 4. Pożar: Nie używaj łatwopalnych materiałów izolacyjnych. Kanały, kształtki oraz systemy wentylacyjne mogą rozprowadzać ogień i dym w przypadku pożaru.
- 5. Alergie: Niektóre materiały (np. włókno szklane) mogą powodować reakcje alergiczne. Osoby z alergiami powinny unikać bezpośredniego kontaktu z tymi materiałami.
- 6. Utrata szczelności: Nieszczelne połączenia kanałów prowadzą do strat energii i obniżają efektywność systemu wentylacji. Upewnij się, że wszystkie połączenia są szczelne.
- 7. Dostępność do czyszczenia: Zaprojektuj system wentylacyjny tak, aby umożliwić łatwy dostęp do czyszczenia i konserwacji.
- 8. Kondensacja: W przypadku transportu chłodnego powietrza przez kanały wentylacyjne w ciepłym i wilgotnym otoczeniu istnieje ryzyko kondensacji pary wodnej. Skraplanie możliwe jest także podczas transportu ciepłego powietrza kanałami znajdującymi się w chłodnym otoczeniu.
- 9. Ostre krawędzie: Krawędzie elementów wentylacyjnych mogą być ostre.
- 10. Materiały: Właściwości materiałowe przewodów lub kształtek wentylacyjnych mogą ulec zmianie pod wpływem temperatury.
