Opis
Zastosowanie

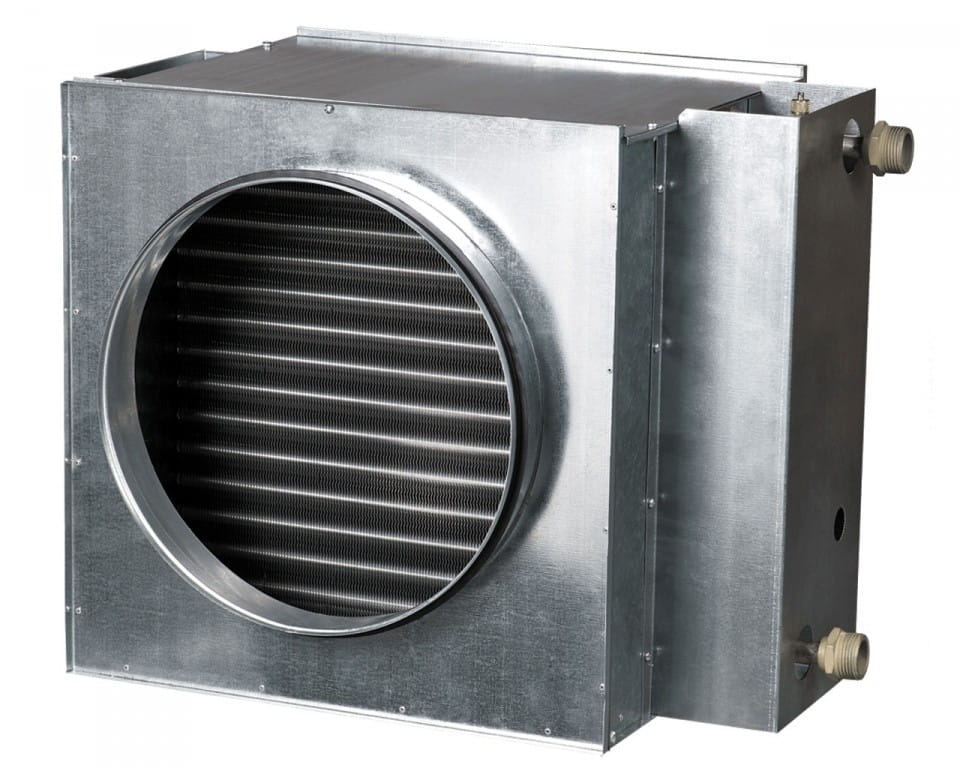

Kanałowe nagrzewnice wodne przeznaczone do podgrzewania nawiewanego powietrza w systemach wentylacji o przekrojach okrągłych.
Konstrukcja
Obudowa jest wykonana z ocynkowanej stali, rurowe kolektory są wykonane z miedzianych rurek, powierzchnia wymiennika ciepła jest wykonana z aluminiowych płyt. W celu hermetycznego połączenia z przewodami wentylacyjnymi nagrzewnice są zaopatrzone w gumowe uszczelki. Nagrzewnice występują w wariancie dwu- lub czterorzędowym, przeznaczone są do eksploatacji przy maksymalnym roboczym ciśnieniu 1,6 MPa (16 bar) i maksymalnej roboczej temperaturze wody +90ºC. We wlotowym króćcu nagrzewnicy jest przewidziana możliwość montażu czujnika temperatury zabezpieczającego przed zamarzaniem nagrzewnicy.
- Montaż
Konstrukcja nagrzewnicy pozwala umieścić ją na okrągłych kanałach wentylacyjnych za pomocą klamer. Nagrzewnice wodne powinny być ustawiane w położeniu pozwalającym dokonać jej odpowietrzania. Kierunek ruchu powietrza powinien odpowiadać strzałce na nagrzewnicy. - Zaleca się ustawiać tak, żeby strumień powietrzny był równomiernie rozdzielony na cały przekrój.
- Przed nagrzewnicą powinien być ustawiony filtr powietrzny, zabezpieczający przed zabrudzeniem.
- Nagrzewnica powinna być ustawiana za wentylatorem. Odległość między wentylatorem a nagrzewnicą powinna wynosić nie mniej niż dwie średnice nagrzewnicy.
- Nagrzewnicę należy połączyć zgodnie z przykładem poniżej. W innym przypadku jej sprawność będzie mniejsza o około 15%.
- Jeśli nośnikiem ciepła jest woda, urządzenia grzewcze są przeznaczone dla instalowania tylko wewnątrz pomieszczenia. Dla montaży zewnętrznego konieczne jest używanie jako nośnika ciepła niezamarzającej mieszkanki (na przykład roztwór glikolu etylenowego).
- Dla prawidłowej i bezpiecznej pracy nagrzewnicy proponuje się stosować system automatyki, zabezpieczający kompleksowe sterowanie i zabezpieczenie:
- automatyczne regulowanie mocą i temperaturą ogrzewanego powietrza;
- włączenie systemu wentylacji ze wstępnym nagrzewaniem nagrzewnicy;
- zastosowanie zasłonek powietrznych, wyposażonych w napęd z mechanizmem wspomagającym ze sprężyną zwrotną;
- ocenianie stanu filtra przy pomocy czujnika różnicowego ciśnienia – presostatu;
- zatrzymanie wentylatora w przypadku groźby zamarznięcia nagrzewnicy.
GWARANCJA
2 lata
Zobacz: Warunki Gwarancji
ZNAK ZGODNOŚCI:
Pliki do pobrania:
Bezpieczeństwo
Producent
PrJSC "Ventilation Systems"
ul. Mikh. Kotzubinskogo 1
01030 Kijów, Ukraina
help@vents.ua
Osoba odpowiedzialna na terenie UE
Vents Group Sp. z o.o.
ul. Brzozowa 8
64-320 Niepruszewo, Polska
techniczny@vents-group.pl
+48 61 8324530
Importer
Vents Group Sp. z o.o.
ul. Brzozowa 8
64-320 Niepruszewo, Polska
techniczny@vents-group.pl
+48 61 8324530
Certyfikaty i ostrzeżenie bezpieczeństwa
- Chronić przed dziećmi.
- Opakowanie nie służy do zabawy.
- Przechowywać w suchym i chłodnym miejscu.
- Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów.
- Lista ostrzeżeń dotyczących bezpieczeństwa nagrzewnic oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
- 1. Ryzyko pożaru: (a) Nie umieszczaj nagrzewnicy w pobliżu materiałów łatwopalnych, takich jak zasłony, meble tapicerowane czy papier. (b) Zachowaj bezpieczną odległość od innych przedmiotów. (c) Nie susz ubrań ani innych przedmiotów na nagrzewnicy. (d) Upewnij się, że montażu i podłączenia nagrzewnicy dokonywała osoba posiadająca odpowiednie uprawnienia.
- 2. Ryzyko porażenia prądem: (a) Upewnij się, że podłączenia nagrzewnicy dokonywała osoba posiadająca odpowiednie uprawnienia, a sama nagrzewnica jest podłączona do gniazdka z uziemieniem. (b) Nie używaj nagrzewnicy w wilgotnych pomieszczeniach, takich jak łazienka. (c) Sprawdź, czy przewód zasilający nie jest uszkodzony. W razie uszkodzenia, nie używaj nagrzewnicy.
- 3. Ryzyko poparzeń: (a) Nie dotykaj gorących powierzchni nagrzewnicy. (b) Zachowaj bezpieczną odległość, aby uniknąć poparzeń. (c) Uważaj na dzieci i zwierzęta domowe, które mogą się poparzyć dotykając nagrzewnicy.
- 4. Ryzyko przegrzania: (a) Nie zasłaniaj nagrzewnicy. (b) Upewnij się, że otwory wentylacyjne nie są zablokowane. (c) Regularnie sprawdzaj temperaturę nagrzewnicy. Jeśli jest zbyt gorąca, wyłącz ją i skontaktuj się z serwisem.
- 5. Emisja szkodliwych substancji: (a) Używaj nagrzewnicy tylko w dobrze wentylowanych pomieszczeniach. (b) Niektóre nagrzewnice mogą emitować niebezpieczne spaliny. (c) Zapewnij odpowiednią wentylację, aby uniknąć zatrucia.
- 6. Stabilność: (a) Upewnij się, że montażu nagrzewnicy dokonywała osoba posiadająca odpowiednie uprawnienia. (b) Ustaw nagrzewnicę na płaskiej i stabilnej powierzchni. (c) Unikaj umieszczania nagrzewnicy w miejscach, gdzie może się przewrócić. (d) Zabezpiecz nagrzewnicę przed przypadkowym przewróceniem.
- 7. Bezpieczeństwo dzieci: (a) Nie pozwalaj dzieciom bawić się nagrzewnicą. (b) Upewnij się, że dzieci są świadome zagrożeń związanych z używaniem nagrzewnicy. (c) Przechowuj nagrzewnicę w miejscu niedostępnym dla dzieci.
- 8. Wyłączanie: (a) Zawsze wyłączaj nagrzewnicę, gdy nie jest używana. (b) Odłącz nagrzewnicę od zasilania przed czyszczeniem lub konserwacją. (c) Przed wyłączeniem poczekaj aż urządzenie ostygnie.
- 9. Konserwacja: (a) Upewnij się, że sprawdzenia stanu technicznego oraz konserwacji Urządzenia dokonuje osoba posiadające odpowiednie uprawnienia (b) Zapewniaj regularne czyszczenie nagrzewnicy, aby usunąć kurz i brud. (c) Zapewnij regularne sprawdzanie i przeglądy stanu technicznego nagrzewnicy. (d) W razie potrzeby skontaktuj się z serwisem.
- 10. Awaria: (a) W przypadku awarii, nie próbuj samodzielnie naprawiać nagrzewnicy. (b) Skontaktuj się z serwisem lub wykwalifikowanym technikiem. (c) Nie używaj uszkodzonej nagrzewnicy.
