Opis
Zastosowanie
Wentylatory kanałowe o przepływie mieszanym serii TT PRO wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które wymagają stosunkowo wysokiego sprężu, silnego strumienia powietrza oraz niskiego poziomu hałasu. Zastosowanie silników EC redukuje zużycie energii o 35%. Są znakomitym rozwiązaniem do instalacji budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temperaturze +55°C. Dedykowane są do kanałów wentylacyjnych o średnicach: 100, 125, 150, 160, 200, 250, 315mm.
Konstrukcja

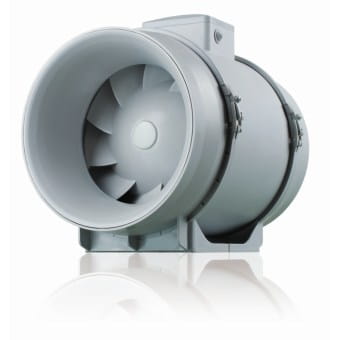

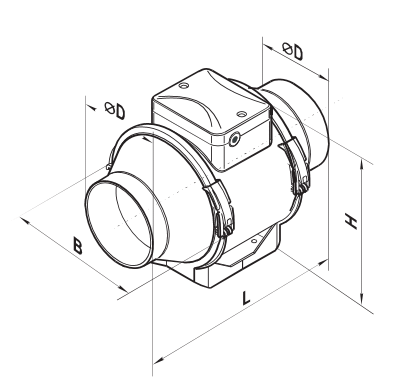

Wentylatory TT PRO EC posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Obudowa wentylatora i wirnika wykonana jest z niskopalnego polipropylenu, które posiada bardzo wysoką trwałość i walory mechaniczne.
Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora.
Silnik
W wentylatorach są zastosowane bardzo wydajne silniki prądu stałego z technologią EC z zewnętrznym wirnikiem, o łopatkach zagiętych do tyłu. Takie rozwiązanie pozwala zaoszczędzić energię elektryczną, uzyskać wysoką efektywność i zapewnia optymalne sterowanie w całej skali prędkości obrotowej. Niewątpliwą zaletą silnika elektro-komutatotowego jest wysoki KPD (kontrola parametru ruchu).
Regulacja prędkości
Włączenie wentylatora i sterowanie jego wydajnością odbywa się przy pomocy zewnętrznego sygnału sterującego 0-10V (na przykład za pomocą regulatora dla silników EC). Przy zmianie wartości parametru sterującego EC silnik zmienia prędkość obrotową dostosowując ją do wymagań systemu. Regulacja jest możliwa zarówno w sieciach 50 Hz jak i 60 Hz. Możliwe jest centralne sterowanie wentylatorami w ramach zintegrowanej sieci, przy zastosowaniu odpowiedniego oprogramowania.
Montaż
Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przymocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.
Pobierz kartę katalogową produktu (PDF)
ZNAK ZGODNOŚCI:
Pliki do pobrania:
Bezpieczeństwo
Producent
PrJSC "Ventilation Systems"
ul. Mikh. Kotzubinskogo 1
01030 Kijów, Ukraina
help@vents.ua
Osoba odpowiedzialna na terenie UE
Vents Group Sp. z o.o.
ul. Brzozowa 8
64-320 Niepruszewo, Polska
techniczny@vents-group.pl
+48 61 8324530
Importer
Vents Group Sp. z o.o.
ul. Brzozowa 8
64-320 Niepruszewo, Polska
techniczny@vents-group.pl
+48 61 8324530
Certyfikaty i ostrzeżenie bezpieczeństwa
- Chronić przed dziećmi.
- Opakowanie nie służy do zabawy.
- Przechowywać w suchym i chłodnym miejscu.
- Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów.
- Lista ostrzeżeń dotyczących bezpieczeństwa wentylatorów oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
- 1. Ryzyko porażenia prądem: (a) Zawsze upewnij się, że urządzenie jest odłączone od zasilania przed czyszczeniem lub konserwacją. (b) Unikaj używania wentylatora w wilgotnych pomieszczeniach, takich jak łazienki. (c) Nie dotykaj wentylatora mokrymi rękami. (d) Nie próbuj samodzielnie podłączać wentylatora do instalacji elektrycznej, jeśli nie posiadasz odpowiednich uprawnień.
- 2. Ryzyko obrażeń mechanicznych: (a) Upewnij się, że obudowa wentylatora jest nienaruszona i dobrze zabezpiecza ruchome części. (b) Nie wkładaj palców ani innych przedmiotów w otwory wentylatora podczas jego pracy. (c) Umieść wentylator na stabilnej powierzchni, aby zapobiec jego przewróceniu się. (d) Nie próbuj samodzielnie montować wentylatora, jeśli nie posiadasz odpowiednich kwalifikacji.
- 3. Ryzyko pożaru: (a) Nie używaj wentylatora w pobliżu łatwopalnych materiałów, takich jak zasłony czy dywany. (b) Regularnie sprawdzaj stan kabla zasilającego; uszkodzony kabel może spowodować pożar. (c) Nie przeciążaj gniazdek elektrycznych (ani innych źródeł zasilania), do których podłączony jest wentylator.
- 4. Ryzyko alergii i podrażnień: (a) Regularnie czyść wentylator, aby zapobiec gromadzeniu się kurzu i alergenów. (b) Zapewnij odpowiednią wentylację pomieszczenia, aby uniknąć nadmiernego wysuszenia powietrza.
- 5. Ochrona przed dziećmi: (a) Nie pozwalaj dzieciom bawić się wentylatorem ani wkładać przedmiotów w jego otwory. (b) Umieść wentylator poza zasięgiem dzieci, aby uniknąć przypadkowych obrażeń.
- 6. Konserwacja i naprawy: (a) Zawsze odłączaj wentylator od zasilania przed przystąpieniem do czyszczenia lub konserwacji. (b) Nie używaj uszkodzonego wentylatora; oddaj go do naprawy wykwalifikowanemu serwisantowi. (c) Nie próbuj samodzielnie naprawiać wentylatora, jeśli nie posiadasz odpowiednich kwalifikacji.
