Wentylator dachowy ROOFTEC 2-250/2200S

Opis

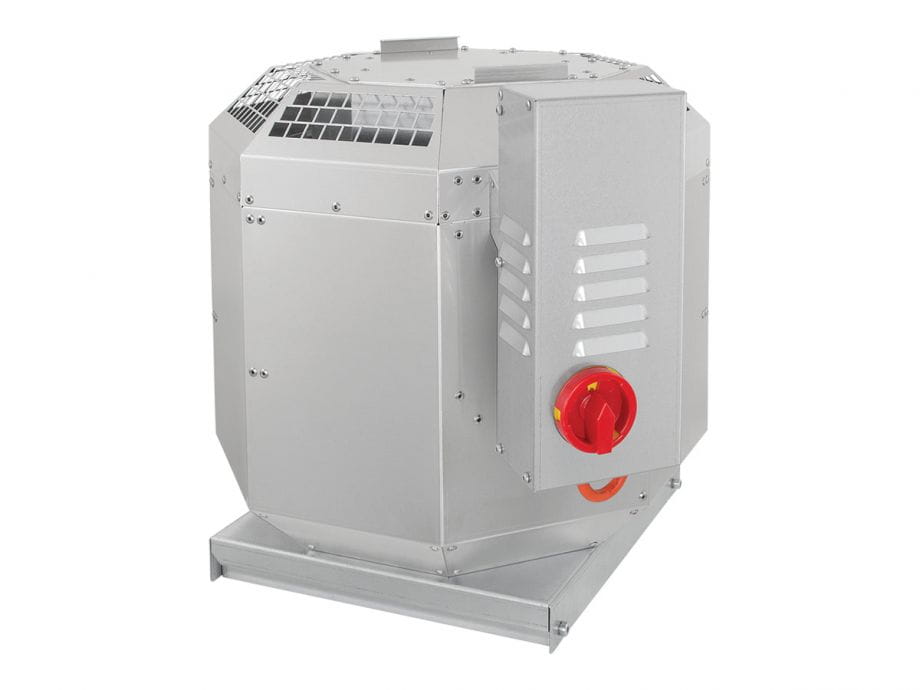

Wentylator dachowy ROOFTEC 2-250/2200S

Kod produktu: 14217600

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

ZALETY:

Wysokotemperaturowy
Uchylna obudowa
Tacka ociekowa
Wyłącznik serwisowy
Zakres temperatury pracy: -25 ÷ 80 °C - temperatura otoczenia w zależności od modelu,
120 °C - maksymalna temperatura przetłaczanego medium.

ZASTOSOWANIE:

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze. Pod warunkiem wyposażenia instalacji wentylacyjnej w stosowne filtry/łapacze tłuszczu, urządzenia zalecane są do odciągu oparów znad okapów w profesjonalnych kuchniach przemysłowych i obiektach gastronomicznych. Modele trójfazowe znajdują szczególne zastosowanie w aplikacjach wymagających płynnej i precyzyjnej regulacji wydajności wentylatora przy zachowaniu wysokiej efektywności energetycznej.

KONSTRUKCJA:

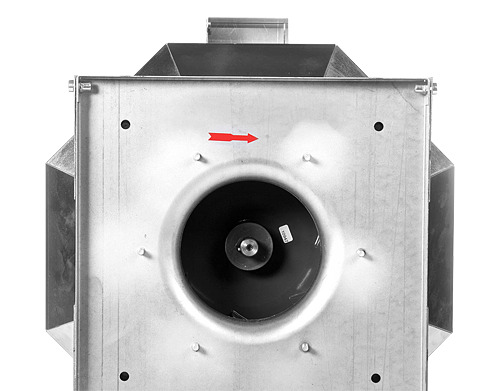

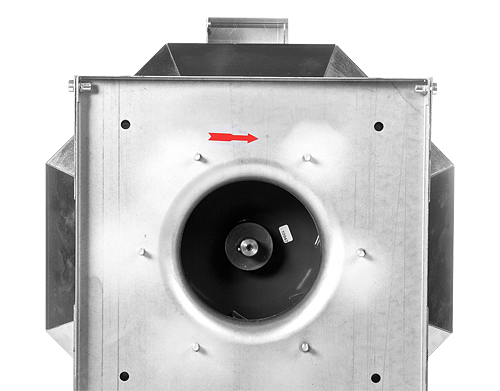

Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Wentylator został przystosowany do przetłaczania powietrza o maksymalnej temperaturze do 120°C. Obudowa została wykonana z profilowanej blachy aluminiowej AlMg3 odpornej na działanie wody morskiej oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne). Ośmiokątny kształt obudowy wentylatora umożliwił redukcję straty ciśnienia przepływającego powietrza. Standardowo każdy wentylator posiada wylot powietrza zabezpieczony aluminiową blachą perforowaną, wyłącznik serwisowy oraz tacę ociekowa dla odprowadzania skroplin oraz wody opadowej z wnętrza wentylatora. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie).

WIRNIK:

Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo. Wirniki wyposażone w tuleję zaciskową Taperlock, która zapewnia lepszą jakość wyważania i wyższą stabilność działania.

NAPĘD I STEROWANIE:

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany poza strumieniem usuwanego powietrza, chłodzony powietrzem zewnętrznym. Silnik trójfazowy wykonany w klasie sprawności IE3 gwarantuje wysoką efektywność energetyczną wentylatora. Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Zalecany zakres regulacji napięcia podano w tabeli/wykresie doboru. Silniki posiadają wbudowany czujnik temperatury uzwojeń typu termokontakt, który musi być podłączony oraz monitorowany przez zewnętrzne urządzenie ochrony termicznej np. przekaźnik wbudowany w regulator, przekaźnik SET10, system automatyki itp. Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana przy pomocy przemienników częstotliwości w zakresach podanych w tabeli danych technicznych oraz wykresach doboru. Zabezpieczenie termiczne silnika musi być zrealizowane poprzez urządzenia ochronne typu przekaźnik przeciążeniowy, wyłącznik silnikowy lub poprzez przemiennik częstotliwości. Nastawa wyzwalacza termicznego urządzeń ochronnych musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość maksymalnego natężenia prądu (Imax) dla wentylatora. Połączenie elektryczne należy wykonać za pomocą zintegrowanego wyłącznika serwisowego. W przypadku bezpośredniego podłączenia silników trójfazowych do sieci należy zabezpieczyć je stosując wyłączniki silnikowe z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym.

DANE TECHNICZNE:

Typ	V _max [m³/h]	Δp _max [Pa]	P _max [W]	U _nom [V]	f_nom [Hz]	U_min- U_max [V]	f_min - f_max [Hz]	I _max [A]	t _A [⁰C]	t _max [⁰C]	L_wa [dB(A)]	L_pa [dB(A)]	masa [kg]	nr kat.
ROOFTEC 2-225/1700S	1720	650	273	230	50	110-230	-	2.1	80	120	75	52/44	22.7	14217400
ROOFTEC 2-250/2200S	2160	820	437	230	50	110-230	-	3.3	80	120	79	56/48	25.0	14217600
ROOFTEC 2-280/3000S	3000	960	661	230	50	110-230	-	3.8	80	120	85	62/54	32.0	14217800
ROOFTEC 2-315/3900S	3860	1220	1111	230	50	110-230	-	7.1	50	120	88	65/57	36.5	14218100
ROOFTEC 4-400/4200S	4170	500	503	230	50	110-230	-	2.9	80	120	72	49/41	43.5	14250300
ROOFTEC 4-450/6400S	6390	635	828	230	50	110-230	-	4.6	55	120	75	52/44	62.0	14218800
ROOFTEC 4-500/8200S	8215	780	1384	230	50	110-230	-	7.6	45	120	79	56/48	69.0	14219000
ROOFTEC 2-225/1900T	1870	970	431	3~230/400(Δ/Y)	50	-	20-60	0.8	50	120	80	57/49	28.5	14487500
ROOFTEC 2-250/2300T	2340	1160	663	3~230/400(Δ/Y)	50	-	20-60	1.1	50	120	84	61/53	28.9	14487600
ROOFTEC 2-280/2700T	2710	960	627[	3~230/400(Δ/Y)	50	-	20-50	1.1	50	120	86	63/55	34.5	14487700
ROOFTEC 2-315/3800T	3795	1260	1100	3~230/400(Δ/Y)	50	-	20-50	2.3	50	120	86	63/55	39.5	14487800
ROOFTEC 4-315/3000T	3000	810	597	3~230/400(Δ/Y)	50	-	35-80	1.0	50	120	79	56/48	39.0	14487900
ROOFTEC 4-355/4300T	4250	790	725	3~230/400(Δ/Y)	50	-	25-70	1.3	50	120	78	55/47	48.1	14488000
ROOFTEC 4-400/4000T	3990	510	492	3~230/400(Δ/Y)	50	-	20-50	1.0	50	120	78	55/47	50.4	14488100
ROOFTEC 4-450/7000T	6975	820	1139	3~230/400(Δ/Y)	50	-	20-55	2.3	50	120	80	57/49	82.5	14488200
ROOFTEC 4-500/7900T	7905	820	1342	3~230/400(Δ/Y)	50	-	20-50	2.7	50	120	81	58/50	83.7	14488300
ROOFTEC 4-560/11900T	11960	1040	2420	3~230/400(Δ/Y)	50	-	20-50	4.7	50	120	84	61/53	127.0	14488500
ROOFTEC 4-630/14300T	14350	1300	4115	3~400(Y)	50	-	20-50	8.5	40	120	91	68/60	137.0	14488600
ROOFTEC 6-710/18600T	18580	720	2768	3~230/400(Δ/Y)	50	-	20-50	6.9	50	120	82	59/51	235.0	14488700

t_A - temp. otoczenia, t_max - maks. temp. medium
L_pA – poziom ciśnienia akustycznego z odl. 4/10 m (pole swobodne)

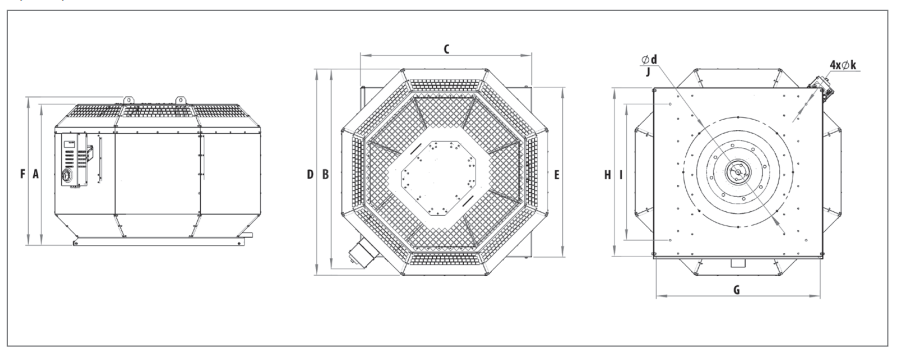

WYMIARY:

Typ	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	I [mm]	Øk [mm]	Ød [mm]	J [mm]
ROOFTEC 2-225/1700S	467	514	363	452	341	482	311 ±4	355 ±2	245	9(x4)	213	M6x15(x6)
ROOFTEC 2-250/2200S	467	514	363	452	341	482	311 ±4	355 ±2	245	9(x4)	213	M6x15(x6)
ROOFTEC 2-280/3000S	512	614	464	569	441	551	411 ±4	435 ±2	330	11(x4)	286	M6x15(x6)
ROOFTEC 2-315/3900S	512	614	464	569	441	551	411 ±4	435 ±2	330	11(x4)	286	M6x15(x6)
ROOFTEC 4-400/4200S	565	742	625	722	602	604	572 ±4	596 ±2	450	11(x4)	438	M6x15(x6)
ROOFTEC 4-450/6400S	737	-	697	902	674	776	644±4	668±2	535	11(x4)	438	M6x15(x6)
ROOFTEC 4-500/8200S	737	-	697	902	674	776	644±4	668±2	535	11(x4)	438	M6x15(x6)
ROOFTEC 2-225/1900T	467	514	363	452	341	482	311±4	355±2	245	9(x4)	213	M6x15(6x)
ROOFTEC 2-250/2300T	467	514	363	452	341	482	311±4	355±2	245	9(x4)	213	M6x15(6x)
ROOFTEC 2-280/2700T	512	614	464	569	441	551	411±4	435±2	330	11(x4)	286	M6x15(6x)
ROOFTEC 2-315/3800T	512	614	464	569	441	551	411±4	435±2	330	11(x4)	286	M6x15(6x)
ROOFTEC 4-315/3000T	512	614	464	569	441	551	411±4	435±2	330	11(x4)	286	M6x15(6x)
ROOFTEC 4-355/4300T	565	742	625	722	602	604	572±4	596±2	450	11(x4)	438	M6x15(6x)
ROOFTEC 4-400/4000T	565	742	625	722	602	604	572±4	596±2	450	11(x4)	438	M6x15(6x)
ROOFTEC 4-450/7000T	737	-	697	902	674	776	644±4	668±2	535	11(x4)	438	M6x15(6x)
ROOFTEC 4-500/7900T	737	-	697	902	674	776	644±4	668±2	535	11(x4)	438	M6x15(6x)
ROOFTEC 4-560/11900T	778	-	944	1136	936	818	905±4	929±2	750	11(x4)	605	M8x20(6x)
ROOFTEC 4-630/14300T	778	-	944	1136	936	818	905±4	929±2	750	11(x4)	605	M8x20(6x)
ROOFTEC 6-710/18600T	1003		1112	1443	1089	1048	1059 ±4	1083 ±2	840	11(x4)	605	M8x20(x6)

KARTA KATALOGOWA
ZNAK ZGODNOŚCI:

Bezpieczeństwo

Producent

Harmann Polska Sp. z o.o.
Kokotów 703
32-002 Kokotów, Polska

biuro@harmann.pl

Osoba odpowiedzialna na terenie UE

Harmann Polska Sp. z o.o.
Kokotów 703
32-002 Kokotów, Polska

biuro@harmann.pl

Certyfikaty i ostrzeżenie bezpieczeństwa

Posiada oznaczenie CE (zgodność z normami UE).
Chronić przed dziećmi.
Opakowanie nie służy do zabawy.
Przechowywać w suchym i chłodnym miejscu.
Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów.
Lista ostrzeżeń dotyczących bezpieczeństwa wentylatorów oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
1. Ryzyko porażenia prądem: (a) Zawsze upewnij się, że urządzenie jest odłączone od zasilania przed czyszczeniem lub konserwacją. (b) Unikaj używania wentylatora w wilgotnych pomieszczeniach, takich jak łazienki. (c) Nie dotykaj wentylatora mokrymi rękami. (d) Nie próbuj samodzielnie podłączać wentylatora do instalacji elektrycznej, jeśli nie posiadasz odpowiednich uprawnień.
2. Ryzyko obrażeń mechanicznych: (a) Upewnij się, że obudowa wentylatora jest nienaruszona i dobrze zabezpiecza ruchome części. (b) Nie wkładaj palców ani innych przedmiotów w otwory wentylatora podczas jego pracy. (c) Umieść wentylator na stabilnej powierzchni, aby zapobiec jego przewróceniu się. (d) Nie próbuj samodzielnie montować wentylatora, jeśli nie posiadasz odpowiednich kwalifikacji.
3. Ryzyko pożaru: (a) Nie używaj wentylatora w pobliżu łatwopalnych materiałów, takich jak zasłony czy dywany. (b) Regularnie sprawdzaj stan kabla zasilającego; uszkodzony kabel może spowodować pożar. (c) Nie przeciążaj gniazdek elektrycznych (ani innych źródeł zasilania), do których podłączony jest wentylator.
4. Ryzyko alergii i podrażnień: (a) Regularnie czyść wentylator, aby zapobiec gromadzeniu się kurzu i alergenów. (b) Zapewnij odpowiednią wentylację pomieszczenia, aby uniknąć nadmiernego wysuszenia powietrza.
5. Ochrona przed dziećmi: (a) Nie pozwalaj dzieciom bawić się wentylatorem ani wkładać przedmiotów w jego otwory. (b) Umieść wentylator poza zasięgiem dzieci, aby uniknąć przypadkowych obrażeń.
6. Konserwacja i naprawy: (a) Zawsze odłączaj wentylator od zasilania przed przystąpieniem do czyszczenia lub konserwacji. (b) Nie używaj uszkodzonego wentylatora; oddaj go do naprawy wykwalifikowanemu serwisantowi. (c) Nie próbuj samodzielnie naprawiać wentylatora, jeśli nie posiadasz odpowiednich kwalifikacji.
