Wentylator kuchenny MBCK 225/1700S

Dostępność: duża ilość
Wysyłka w: 3 dni
Cena: 3 523,00 zł 3523.00
ilość szt.
Ocena: 5 (Ilość ocen: 0)
Producent: Harmann
Kod produktu: 13788500

Opis

Wentylator kuchenny MBCK 225/1700S

Kod produktu: 13788500

Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze.

ZALETY:

  • silnik poza strumieniem powietrza
  • galwanizowana obudowa stalowa
  • wirnik o łopatkach pochylonych do tyłu
  • izolowana obudowa
  • regulacja prędkości obrotowej
  • maksymalna temperatura pracy: 60 ÷ 80°C - temperatura medium dla modeli z silnikami jednofazowymi, 120°C - temperatura medium dla modeli z silnikami trójfazowymi.

Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze.

KONSTRUKCJA:

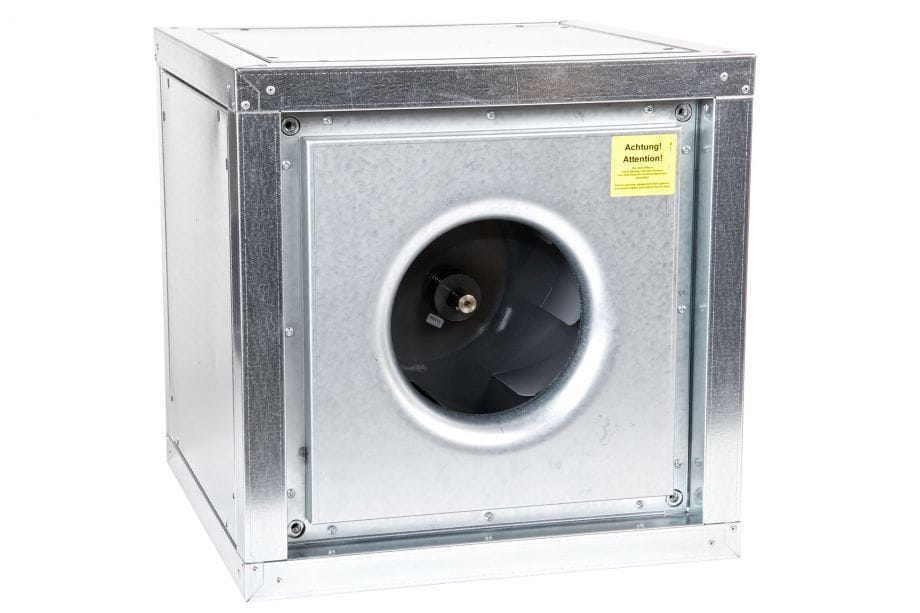

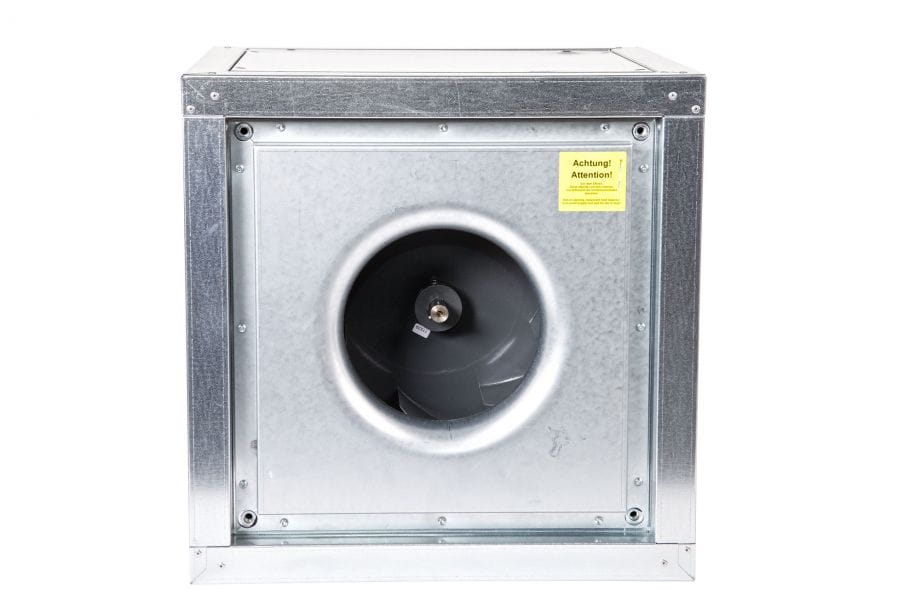

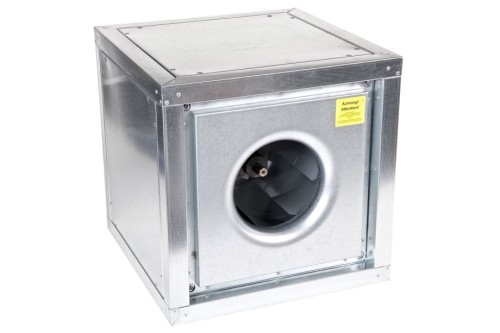

Promieniowy wentylator kanałowy z silnikiem oddzielonym od strumienia przepływającego powietrza. Obudowa w najwyższej klasie szczelności L1 (wg. EN 1886), wykonana z galwanizowanej blachy stalowej ma kształt sześcianu składającego się z ramy i paneli bocznych, izolowanych (poza panelem wlotowym) warstwą wełny mineralnej o grubości 30mm. W wykonaniu standardowym wlot stanowi wyproflowany pierścień bez króćca przyłączeniowego. Wylot uzyskuje się przez zdjęcie jednego z izolowanych paneli bocznych. Wylot można skonfgurować względem wlotu tylko pod kątem 90°. Po stronie wylotu zastosować można panele USB wyposażone w okrągłe króćce przyłączeniowe lub panele USR z redukcją do przyłącza okrągłego. Po stronie wlotu istnieje możliwość montażu okrągłych króćcy wlotowych ASB. W celu ograniczenia dodatkowych oporów, które powstaną przy stosowaniu powyższych paneli i króćców należy zwrócić szczególną uwagę na zachowanie odcinków prostych kanałów oraz króćców o jak największej średnicy przyłączeniowej. W podstawie wentylatora zlokalizowany został króciec skroplin (gwint wewnętrzny). Instalacja powinna być wyposażona w stosowne filtry / łapacze tłuszczu.

WIRNIK:

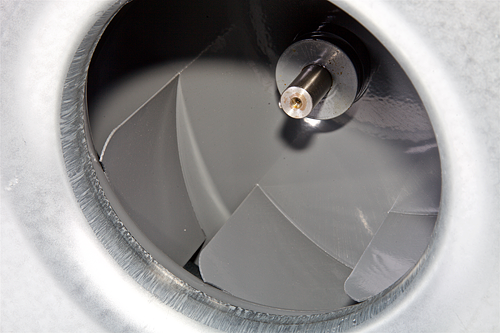

Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo.

NAPĘD I STEROWANIE:

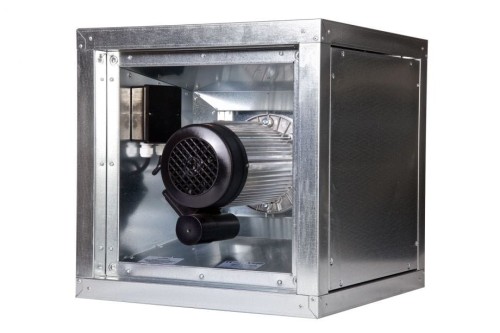

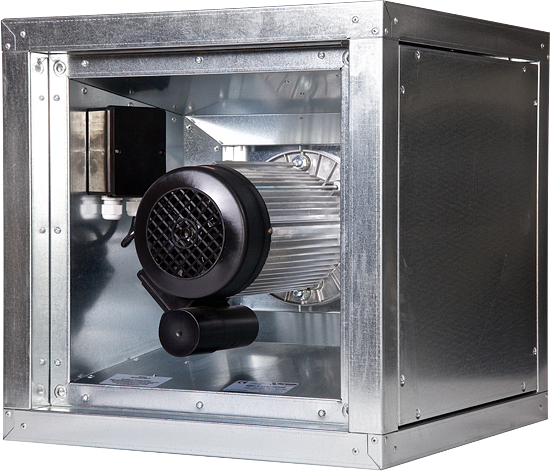

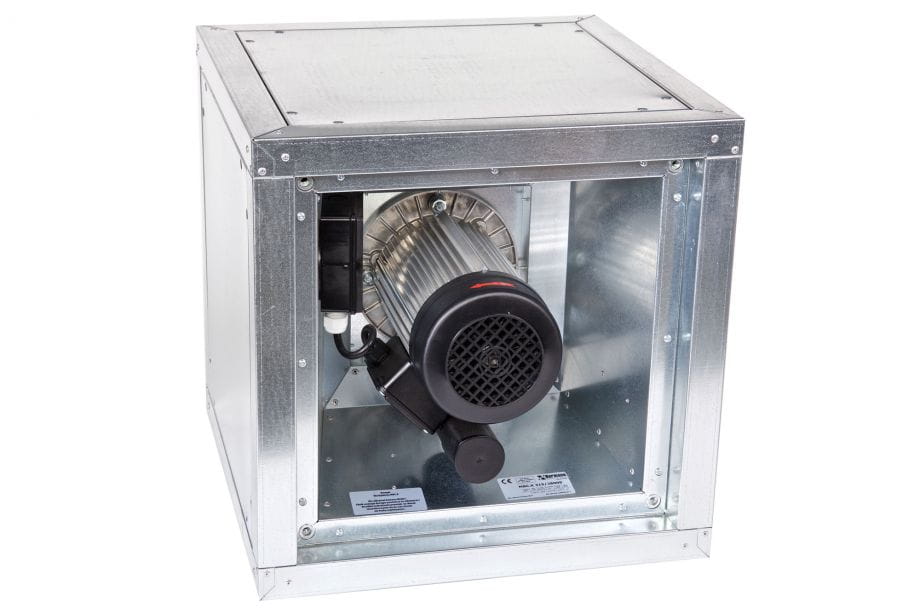

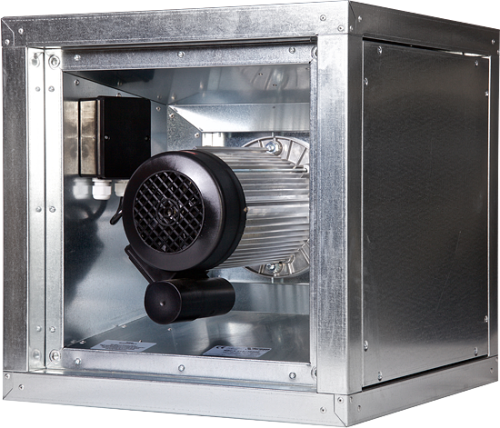

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany całkowicie poza strumieniem usuwanego powietrza. Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Zalecany zakres regulacji napięcia 110-230V. Silniki te posiadają czujniki temperatury uzwojeń typu termokontakt, które muszą być podłączone i monitorowane przez zewnętrzne urządzenie ochrony termicznej, np. automatykę, przekaźnik wbudowany w regulator, przekaźnik SET10 itp. Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana za pomocą przemienników częstotliwości, wyłącznie w zakresie częstotliwości (obrotów) podanych w tabeli/wykresie doboru. Zalecany czas przyspieszania i hamowania przetwornicą (rampa): 20-30 sek. W przypadku bezpośredniego podłączania silników trójfazowych do sieci należy je zabezpieczyć przy pomocy wyłączników silnikowych z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym. Nastawa wyzwalacza termicznego wyłącznika silnikowego musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość Imax dla wentylatora.

DANE TECHNICZNE:

Typ max
[m3/h]
Δp max
[Pa]
max
[W]
U
[V]
max
[A]
RPM max
[1/min]
max
[°C]
Lwa
[dB(A)]
Lpa
[dB(A)]
masa
[kg]
nr kat.
MBCK 225/1700S 1740 660 285 230 2,1 2920 80 67 60 36 13788500
MBCK 250/2600S 2610 790 454 230 3,4 2950 80 73 66 44 12667900
MBCK 280/3300S 3340 980 703 230 4,1 2910 80 75 68 46 12668100
MBCK 315/3800S 4225 1270 1319 230 7,6 2930 80 74 67 45 13682900
MBCK 400/4500S 4590 510 499 230 2,8 1450 80 63 56 59 13688700
MBCK 450/6000S 5960 640 793 230 4,5 1450 65(80)* 70 63 73 12662400
MBCK 500/7800S 7800 815 1429 230 7,9 1460 80 71 64 81 14118600

* w nawiasie podana maksymalna temperatura przetłaczanego medium podczas pracy bez regulacji prędkości obrotowe

Typ max
[m3/h]
Δpmax
[Pa]
Pmax
[W]
Pnom
[W]
U
[V]
Imax
[A]
Fnom
[Hz]
fmin -fmax
[Hz]
RPMmax
[1/min]
RPMnom
[1/min]
tmax
[°C]
Lwa
[dB(A)]
Lpa
[dB(A)]
masa
[kg]
nr kat.
MBCK 225/2000T 2010 940 440 291 3~230/400(Δ/Y) 0,85 50 20-60 3520 2920 60 73 66 35 14068400
MBCK 250/2600T 2630 1130 692 438 3~230/400(Δ/Y) 1,2 50 20-60 3490 2870 60 73 66 35 14068200
MBCK 280/2800T 2830 980 686 686 3~230/400(Δ/Y) 1,26 50 20-50 2920 2790 60 73 66 36 14068000
MBCK 315/4100T 4115 1270 1208 1208 3~230/400(Δ/Y) 2,45 50 20-50 2950 2860 60 75 68 41 14067800
MBCK 315/3300T 3300 810 658 221 3~230/400(Δ/Y) 1,13 50 20-80 2360 1480 60 68 61 40 14067600
MBCK 355/4600T 4590 810 793 338 3~230/400(Δ/Y) 1,37 50 20-70 2060 1470 60 76 69 40 14068800
MBCK 400/4800T 4840 505 564 564 3~230/400(Δ/Y) 1,1 50 20-50 1470 1440 60 69 62 65 14069000
MBCK 450/7100T 7125 810 1226 967 3~230/400(Δ/Y) 2,5 50 20-55 1630 1470 60 73 66 73 14069200
MBCK 500/8100T 8090 840 1440 1440 3~230/400(Δ/Y) 2,85 50 20-50 1485 1450 60 77 70 75 14069400
MBCK 560/13100T 13060 1040 2661 2661 3~230/400(Δ/Y) 5 50 20-50 1470 1430 60 76 69 127 14117400
MBCK 630/17500T 17540 1330 4325 4325 3~230/400(Δ/Y) 8,8 50 20-50 1480 1452 60 79 72 140 14138000
MBCK 710/19500T 19550 735 2761 2761 3~400(Δ) 7 50 20-50 990 980 60 70 63 235 150945
MBCK 800/22600T 22610 920 4772 4518 3~400(Δ) 9,4 50 20-50 990 970 60 (120) 71 66 241 15096000

 * Max temperatura otoczenia. Temperatura medium dla modeli trójfazowych wynosi 120°C, w nawiasie podana maksymalna temperatura przetłaczanego medium podczas pracy bez regulacji prędkości obrotowej

WYMIARY:

Typ A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F x F
[mm]
MBCK 225 500 552 500 250 250 417x417
MBCK 250 500 552 500 250 250 417x417
MBCK 280 500 552 500 250 250 417x417
MBCK 315 500 552 500 250 250 417x417
MBCK 355 700 752 700 350 350 617x617
MBCK 400 700 752 700 350 350 617x617
MBCK 450 700 752 700 350 350 617x617
MBCK 500 700 752 700 350 350 617x617
MBCK 560 900 952 900 450 450 817x817
MBCK 630 900 952 900 450 450 817x817
MBCK 710 1200 1252 1200 600 600 1117x1117
MBCK 800 1200 1252 1200 600 600 1117x1117

KARTA KATALOGOWA
ZNAK ZGODNOŚCI:
