Kanał wentylacyjny 204x60 – jak łączyć kształtki systemu Supertuba?
Kanał prostokątny 204x60 to płaski kanał z PCV z systemu Supertuba, z którego razem z dopasowanymi kształtkami 204x60 zbudujesz kompletną instalację wentylacyjną. Aby prawidłowo dobrać i połączyć elementy, zapoznaj się z oznaczeniami króćców widocznymi na zdjęciach produktów.
Co oznaczają symbole –, 0 i + na zdjęciach?
- – (minus) – króciec (końcówka) kształtki jest nyplowy, czyli ciut mniejszy od przekroju kanału, więc łączy się z kanałem bez problemu, wchodząc do jego środka. Łączy się bezpośrednio z króćcem neutralnym (0) lub mufowym (+), ale NIE łączy się bezpośrednio z innym króćcem nyplowym (–).
- 0 (zero) – króciec kształtki ma dokładnie wymiar kanału. Łączy się bezpośrednio z króćcem nyplowym (–) lub mufowym (+), ale NIE łączy się bezpośrednio z innym króćcem neutralnym (0) – do połączenia z kanałem konieczne jest np. użycie złączki.
- + (plus) – króciec kształtki jest mufowy, czyli ciut większy od przekroju kanału, więc łączy się z kanałem bez problemu, nachodząc na niego. Łączy się bezpośrednio z króćcem neutralnym (0) lub nyplowym (–), ale NIE łączy się bezpośrednio z innym króćcem mufowym (+).
Szczegółowe zasady łączenia kanałów i kształtek znajdziesz w poradniku zasady łączenia kształtek z PCV. Jeśli potrzebujesz kanału o innym przekroju, sprawdź także systemy Megaduct 220x90 mm, Multiwent 120x60 mm i 110x55 mm lub całą kategorię kanały i kształtki z PCV.
Art. 123 / PVT 30 / AT7 - Taśma uszczelniająca
Taśma uszczelniająca
Długość. 33mb,
Szerokość: 50mm
Wykonana z PVC, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 123-4 - Taśma uszczelniająca, dł. 4,6mb
Taśma uszczelniająca
Długość. 4,6mb,
Szerokość: 50mm
Wykonana z PVC, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 077 - Redukcja z Supertuba na system 110x55mm
Redukcja z systemu Supertuba (204x60mm) na system 110x55mm)
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny

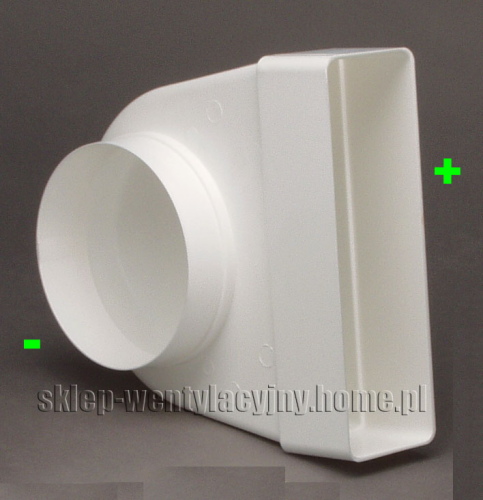

Art. 440 - Kolano łączące 204x60mm z fi 100mm
Kolano łączące przekrój prostokątny 204x60mm z przekrojem okrągłym fi 100mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny

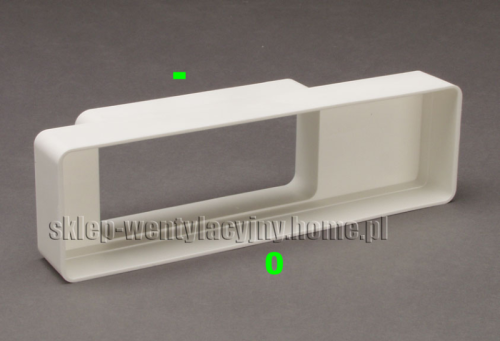

Art. 477 - Redukcja z Supertuba na Multiwent
Redukcja z systemu Supertuba (204x60mm) na system Multiwent (120x60mm)
Wykonany z PCV, kolor biały
Dostępność: Dostępny
Wysyłka w: 24 godziny
Art. 510 - Kanał płaski 204x60mm, dł. 100cm
Kanał wentylacyjny, płaski, systemu Supertuba.
Wymiary przekroju: 204x60mm
Długość 100cm
Wykonany z PCV, kolor biały
Dostępność: Dostępny
Wysyłka w: 24 godziny
Art. 515 - Kanał płaski 204x60mm, dł. 150cm
Kanał wentylacyjny, płaski, systemu Supertuba.
Wymiary przekroju: 204x60mm
Długość 150cm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny

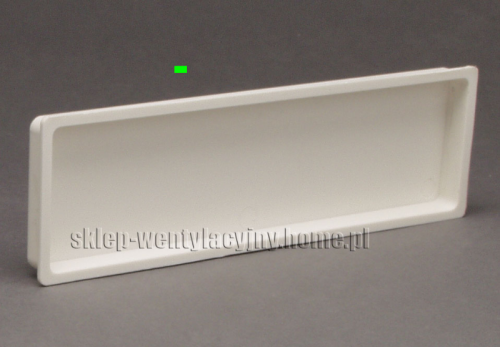

Art. 518 - Dekiel do zakończenia kanału Supertuba (204x60mm)
Dekiel do zakończenia kanału Supertuba (204x60mm)
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 520 - Łącznik kanałów płaskich 204x60mm
Łącznik kanałów płaskich systemu Supertuba.
Wymiary przekroju: 204x60mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 527 - Łącznik kanałów 204x60mm z zaworem zwrotnym
Łącznik z zaworem zwrotnym do łączenia kanałów płaskich systemu Supertuba.
Wymiary przekroju: 204x60mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 540 - Kolano łączące 204x60mm z fi 125mm
Kolano łączące przekrój prostokątny 204x60mm z przekrojem okrągłym fi 125mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny

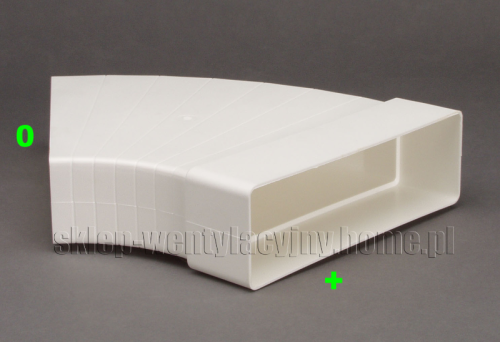

Art. 545 - Kolano wielokątowe, poziome, 204x60mm
Kolano poziome, wielokątowe, systemu Supertuba.
Wymiary przekroju: 204x60mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 550 - Kolano poziome 90 stopni, 204x60mm
Kolano poziome 90 stopni systemu Supertuba.
Wymiary przekroju: 204x60mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 555 - Kolano poziome 45 stopni, 204x60mm
Kolano poziome 45 stopni systemu Supertuba.
Wymiary przekroju: 204x60mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny

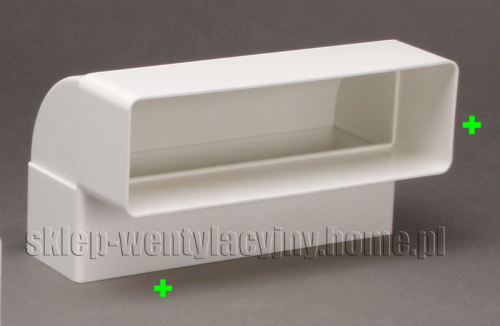

Art. 560 - Kolano pionowe 90 stopni, 204x60mm
Kolano pionowe 90 stopni systemu Supertuba.
Wymiary przekroju: 204x60mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny

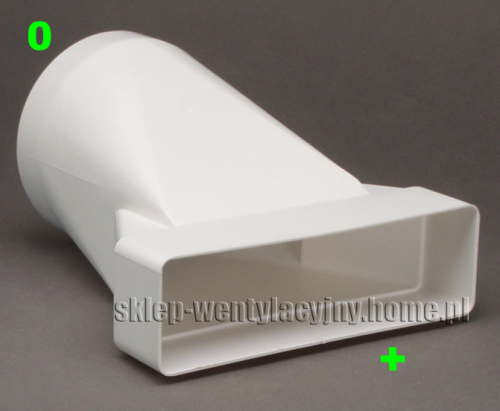

Art. 570 - Łącznik przekrojów zmiennych, 204x60mm / fi 125mm
Łącznik przekrojów zmiennych w jednej płaszczyźnie bocznej systemu Supertuba.
Przejście z przekroju prostokątnego 204x60mm na przekrój okrągły fi 125mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 575 - Kolano pionowe 45stopni, 204x60mm
Kolano pionowe 45 stopni systemu Supertuba.
Wymiary przekroju: 204x60mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny

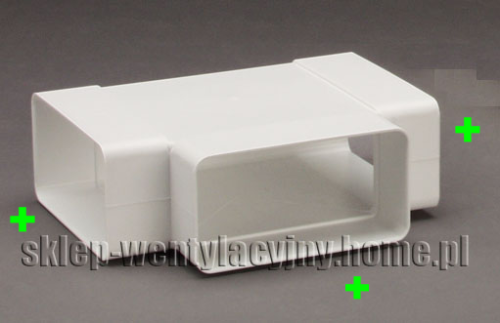

Art. 582 - Trójnik, wszystkie wyjścia 204x60mm
Trójnik systemu Supertuba.
Wszystkie wyjścia mają przekrój prostokątny 204x60mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
Art. 640 - Kolano łączące 204x60mm z fi 150mm
Kolano łączące przekrój prostokątny 204x60mm z przekrojem okrągłym fi 150mm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny

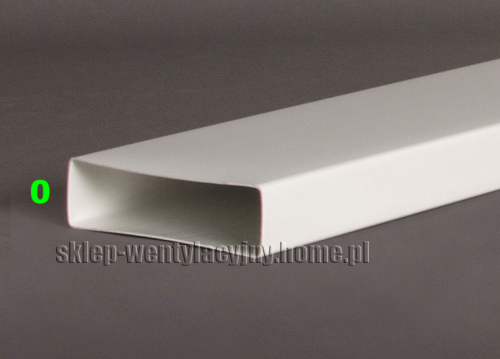

Art. 5005 - Kanał płaski 204x60mm, dł. 50cm
Kanał wentylacyjny, płaski, systemu Supertuba.
Wymiary przekroju: 204x60mm
Długość 50cm
Wykonany z PCV, kolor biały
Dostępność: duża ilość
Wysyłka w: 24 godziny
